Крышка устройства автоматической подачи документов (ADF (АПД))

Откройте, чтобы извлечь из устройства ADF замявшиеся оригиналы.

Входной лоток ADF

Автоматически подает оригиналы.

Боковая направляющая устройства ADF

Служит для подачи оригиналов в принтер. Необходимо передвинуть направляющую к краю оригиналов.

Держатель документов ADF

Служит для поддержки оригиналов крупнее формата Legal.

Выходной лоток ADF

Принимает оригиналы, выходящие из устройства ADF.

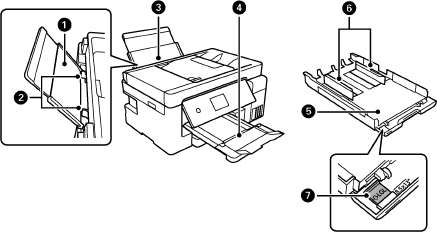

Подставка для бумаги

Поддерживает загруженную бумагу.

Боковая направляющая

Служит для подачи бумаги в принтер. Боковые направляющие должны быть придвинуты к краям бумаги.

Лоток для бумаги

Служит для загрузки бумаги.

Выходной лоток

Принимает выдаваемые листы бумаги.

Кассета для бумаги

Служит для загрузки бумаги.

Боковая направляющая

Служит для подачи бумаги в принтер. Боковые направляющие должны быть придвинуты к краям бумаги.

Удлинитель направляющей для бумаги

Выдвиньте его для загрузки бумаги крупнее формата А4.

Крышка сканера

Служит для защиты от внешнего освещения при сканировании.

Стекло сканера

Разместите оригиналы. Можно размещать оригиналы, которые подаются не из устройства АПД, например конверты или толстые книги.

Панель управления

Позволяет изменять настройки и выполнять операции с принтером. Также служит для отображения состояния принтера.

Крышка кассеты для бумаги

Откройте ее, чтобы загрузить бумагу в кассету для бумаги.

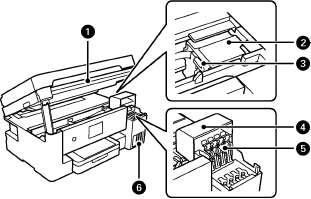

Модуль сканера

Сканирует размещенные оригиналы. Откройте для заправки контейнера для чернил или извлечения застрявшей бумаги. Обычно находится в закрытом состоянии.

Печатающая головка

Чернила подаются из дюз печатающей головки в нижней части.

Транспортировочный замок

Останавливает подачу чернил. При транспортировке принтера замок необходимо перевести в положение блокировки (положение транспортировки).

Крышка

Откройте для заправки контейнера.

Крышка с колпачком

Откройте для заправки контейнера.

Контейнер

Подает в печатающую головку.

Крышка контейнера для отработанных чернил

Снимите при замене контейнера. Контейнер — это емкость, в которой скапливаются излишки во время печати или очистки.

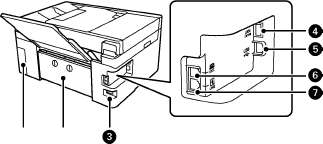

Задняя крышка

Снимите при извлечении замятой бумаги.

Разъем питания

Предназначен для подключения шнура питания.

Порт LAN

Служит для подключения сетевого кабеля.

USB-порт

Служит для подключения к компьютеру через USB-кабель.

Разъем ЕХТ

Предназначен для подключения внешних телефонных устройств.

Порт LINE

Служит для подключения телефонной линии.

Служит для включения и выключения принтера. Отключайте шнур питания только после того, как индикатор питания погаснет.

Отображает начальный экран.

Включается, когда принятые документы, которые еще не были прочитаны, распечатаны или сохранены, сохраняются в памяти принтера.

Отображает меню и сообщения.

Служит для отображения решений при возникновении неисправностей.

Нажатие

Нажимайте или выбирайте элементы или значки.

Прокрутка

Плавная прокрутка экрана.

Пролистывание

Удерживайте и передвигайте элементы.

Сдвигание Раздвигание

Уменьшение или увеличение изображения предварительного просмотра на панели управления при печати фотографий.

Отображение экрана Оставш. емк. контейн. для отраб. черн.. Можно проверить приблизительный срок службы контейнера.

Служит для отображения состояния подключения к сети.

Отображение экрана Параметры звука устройства. Вы можете задать Выключить звук и Тихий режим. С этого экрана можно также получить доступ к меню Звук. Этот параметр также можно изменить с помощью меню Настр.. Настр. > Общие параметры > Основ, настройки > Звук

Указывает, нужно ли задавать для принтера режим Тихий режим. Если эта функция включена, шум от работы принтера снижается, однако скорость печати может уменьшиться. Однако в зависимости от выбранного типа бумаги и качества печати шум может не снижаться.

Указывает, что для принтера задан режим Выключить звук.

Отображение экрана Данные факса.

Отображает каждое меню. Копир. Позволяет копировать документы. Скан. Позволяет сканировать документы и сохранять отсканированные изображения на компьютер. Факс Позволяет отправлять факсы. Обслуживай.

Отображение меню, которым рекомендуется пользоваться для повышения качества отпечатков (в нем, например, можно выполнять чистку дюз путем распечатки шаблона проверки дюз с последующей чисткой печатающей головки, а также устранять появление размытий и полос в отпечатках путем калибровки печатающей головки). Этот параметр также можно изменить с помощью меню Настр..

Настр. > Обслуживай. Настр. Позволяет задавать настройки технического обслуживания, настраивать принтер и рабочие операции.

Прокручивает экран вправо.

Служит для возврата на предыдущий экран.

Переключение списка параметров с помощью вкладок. На вкладке Расширенные настройки отображаются другие элементы, которые можно настроить по мере необходимости.

Здесь отображается список настраиваемых элементов. При отображении значка можно просмотреть дополнительную информацию, нажав этот значок. Задавайте параметры путем выбора элементов или установки флажка.

Затененные элементы недоступны для использования. Выберите элемент, чтобы узнать, почему он недоступен.

Если возникают проблемы, на элементе отображается значок <-. Нажмите значок, чтобы узнать, как устранить эту проблему.

Запуск операций с использованием текущих настроек. Доступные элементы зависят от меню.

Копии

Отображение экранной клавиатуры для ввода количества копий.

Запуск печати, копирования, сканирования или отправка факсов.
