Обзор панели управления MFC-J2310

Обзор панели управления

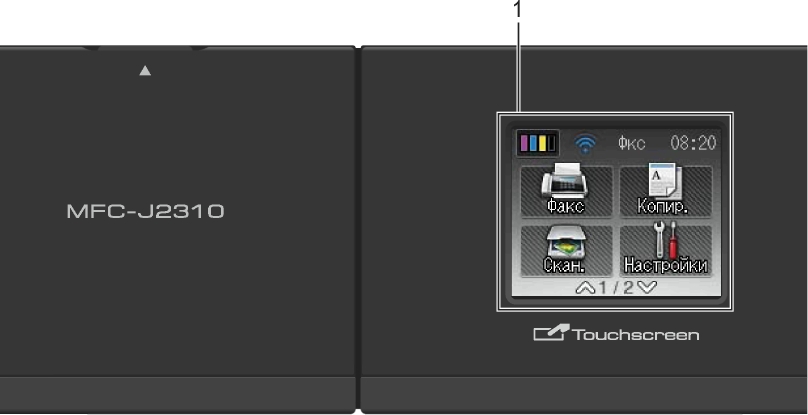

Сенсорный ЖКД (жидкокристаллический дисплей) с диагональю 1,8 дюйма

Это сенсорный ЖКД. Доступ к меню и параметрам выполняется нажатием кнопок, отображаемых на этом экране.

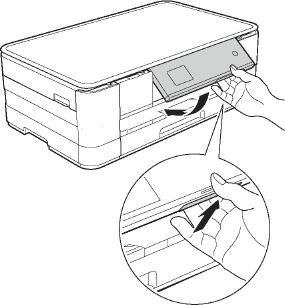

Угол наклона сенсорного ЖКД и сенсорной панели можно настроить, поднимая панель управления. Чтобы опустить панель управления, нажмите кнопку фиксатора, расположенную позади метки, как показано на рисунке.

Общая информация

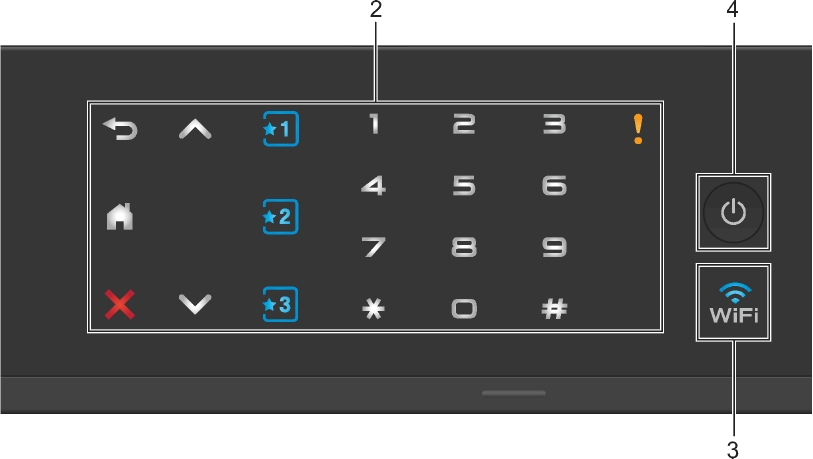

Сенсорная панель:

Светодиоды на сенсорной панели загораются, только когда они доступны.

Назад

Нажмите для возврата к предыдущему уровню меню.

Отмена

Если горит, нажмите для отмены операции.

v

Нажмите эту кнопку, чтобы отобразить предыдущую или следующую страницу. Если имеется всего одна страница, кнопки со стрелками вверх и вниз не подсвечиваются.

Нажмите эту кнопку, чтобы использовать предварительные настройки ярлыков. Эти кнопки всегда горят, даже если настройки ярлыков еще не добавлены. Нажмите, эту кнопку, чтобы отобразить инструкции по заданию ярлыка. Цифровая клавиатура Нажимайте цифры на цифровой клавиатуре, чтобы набрать номер телефона или факса или ввести число копий.

Значок предупреждения

При сообщении об ошибке или обслуживании загорается значок предупреждения чтобы просмотреть инструкции на сенсорном дисплее.

Значок WiFi горит, если для сетевого интерфейса установлен режим WLAN.

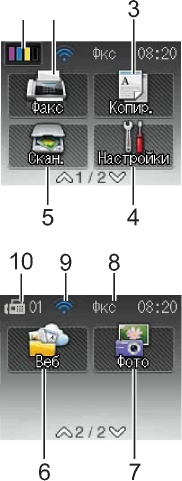

Сенсорный ЖКД с диагональю 1,8 дюйма

Когда устройство находится в режиме простоя, на сенсорном ЖКД отображается его состояние.

1 2

Чернила

Отображение уровня чернил в картриджах. Кроме того, используется для доступа к меню Чернила.

Если в памяти устройства хранятся полученные факсы, значок отображается.

Факс

Позволяет выполнить доступ к режиму факса.

Копир.

Позволяет выполнить доступ к режиму копирования.

Настройки

Позволяет выполнить доступ к полному меню настроек.

Скан.

Позволяет выполнить доступ к режиму сканирования.
