Основные компоненты принтера Canon Pixma IP3600

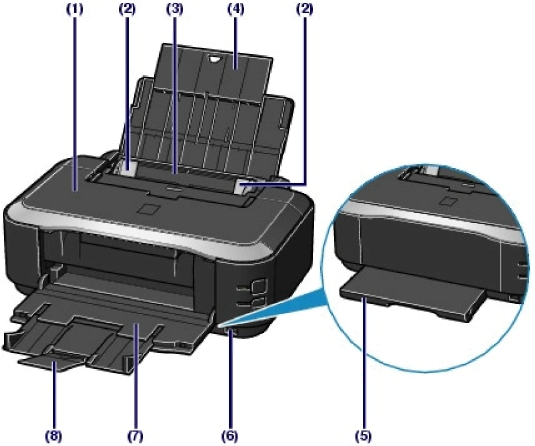

Вид спереди
(1) Верхняя крышка картриджей
Открывайте её для замены их новыми или удаления застрявшей бумаги из принтера.
(2) Направляющие бумаги
Сдвиньте, чтобы совместить с обеими сторонами стопки бумаги.
(3) Задний лоток
Вставьте бумагу различных размеров или типов, которые используются в данном принтере. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.
(4) Упор для бумаги
Полностью выдвиньте его для поддержки бумаги, загруженной в задний лоток.
(5) Кассета
Загрузите в принтер обычную бумагу формата A4, B5, A5 или Letter. Два или более листов бумаги одного размера можно загрузить одновременно и автоматически подавать на печать по одному листу.
(6) Порт прямой печати
При печати напрямую подключите устройство, совместимое с PictBridge, например цифровую камеру.
Не подключайте никакого оборудования кроме совместимых устройств PictBridge к порту печати принтера напрямую. Подключение таких устройств может вызвать возгорание, удар током или повреждение принтера.
(7) Выводной лоток для бумаги
Выводятся отпечатанные листы бумаги. Перед печатью откройте его полностью.
(8) Дополнительный выводной лоток
Выдвините его для поддержки напечатанных листов.
(9) Кнопка Power (Питание)
Отключает питание устройства.
(10) Индикатор Power (Питание)
Мигает, затем загорается зеленым, когда включено питание.
(11) Кнопка RESUME/CANCEL (ВОЗОБНОВИТЬ/ОТМЕНА)
Нажмите ее для отмены выполняемого задания печати. Эту кнопку можно нажать после устранения ошибки принтера для удаления сообщения об ошибке и возобновления печати.
(12) Индикатор Alarm (Аварийный сигнал)
Горит или мигает оранжевым, если произошла ошибка, например в устройстве закончилась бумага или чернила.
Вид сзади
(13) USB-порт
Подсоедините USB-кабель, чтобы подключить принтер к компьютеру.
Не вставляйте и не извлекайте кабель USB, пока принтер печатает с компьютера или сканирует оригиналы на компьютер.
(14) Задняя крышка
Снимите для удаления замятой бумаги.
(15) Кабель питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.
Вид изнутри
(16) Индикатор Ink (светится красным или мигает).
(17) Рычажок фиксации печатающей головки
Предназначен для фиксации печатающей головки на месте.
Не поднимайте этот рычаг после установки печатающей головки.
(18) Держатель печатающей головки
Установите печатающую головку.
