Вид спереди, вид сзади, вид внутренних частей на принтере Canon MAXIFY-IB4140
Вид спереди
(1) панель управления
Используется для настройки параметров или управления принтером.
(2) передняя крышка
Откройте для замены или удаления замятой внутри бумаги.
(3) лоток приема бумаги
Выдвигается для поддержки напечатанных документов. Лоток закрывает кассету, когда он выдвинут. При обычной работе оставляйте лоток выдвинутым.
(4) кассета 1
Удерживает бумагу всех форматов, которые поддерживаются принтером: обычную бумагу, фотобумагу и конверты.
(5) кассета 2
Удерживает обычную бумагу форматов А4, Letter, Legal, Oficio, B-Oficio, M-Oficio, Foolscap и Legal.
(6) дополнительный лоток приема бумаги
Выдвигается для поддержки выходящей бумаги.
(7) упор для выходящей бумаги
Открывается для поддержки выходящей бумаги.
Вид сзади
(1) задняя крышка
Откройте, чтобы извлечь застрявшую бумагу.
(2) разъем кабеля питания
Подключите кабель питания, поставляемый в комплекте с устройством.
(3) разъем для подключения к проводной сети
Подключите кабель Ethernet для использования принтера в локальной сети.
(4) USB-порт
Подсоедините кабель USB для прямого подключения к компьютеру.
Не прикасайтесь ни к каким открытым металлическим частям.
Не подключайте и не отключайте кабель USB или Ethernet во время печати с компьютера.

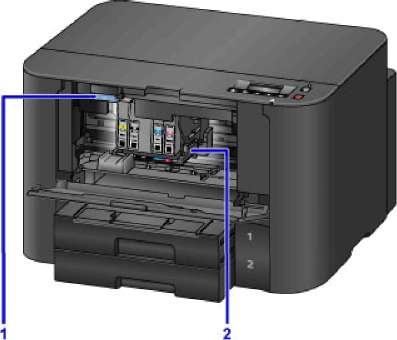

Вид внутренних частей
(1) рычаг извлечения
Приподнимите их, чтобы снять их.
(2) держатель печатающей головки
Печатающая головка предварительно установлена.
