Защита в беспроводных сетях на DeskJet 5850
Аутентификация
При аутентификации проверяется идентификатор пользователя или устройства перед предоставлением доступа к сети, что затрудняет несанкционированный доступ к ресурсам сети.
Аутентификация является функцией сети
Аутентификация является дополнительной функцией беспроводной сети. Не во всех беспроводных сетях применяется аутентификация.
Настройку принтера на использование аутентификации следует выполнять только в том случае, если в сети, к которой подсоединен принтер, применяется аутентификация. Параметры аутентификации принтера должны соответствовать параметрам сети.
Если в сети, к которой подсоединен принтер, аутентификация не применяется, не настраивайте принтер на использование аутентификации.
Если Вы не знаете, применяется ли в сети аутентификация, выясните это с помощью утилиты настройки конфигурации сетевой платы (NIC), установленной в компьютер, или точки доступа беспроводной сети (WAP) данной сети.
Типы аутентификации
предлагаемые варианты
Принтер поддерживает аутентификацию четырех типов.
|
тип аутентификации
|
режим обмена данными
|
доступные методы шифрования
|
|
Открытая система
|
Инфраструктурная или одноранговая сеть
|
Отсутствует или WEP
|
|
Общий ключ
|
Инфраструктурная сеть
|
WEP
|
|
EAP/PSK
|
Инфраструктурная сеть
|
WPA (TKIP)
|
|
802.1x
802.1х оптимизирован для локальных сетей предприятий.
|
Инфраструктурная сеть
|
WPA (TKIP) или WEP
|
Каждый тип аутентификации имеет свои преимущества и ограничения.
|
тип аутентификации
|
описание
|
преимущества
|
ограничения
|
|
Открытая система
|
Автоматическая идентификация устройств в сети не поддерживается.
|
Максимально простая стратегия.
|
Нет защиты от несанкционированного доступа.
|
|
Общий ключ
|
Устройства используют общий секретный код, идентифицирующий их как полномочных членов данной сети.
|
Удобно использовать совместно с WEP, т.к. WEP может служить общим аутентификацией ным ключом.
|
Этот ключ должны иметь все устройства.
Общий ключ не изменяется автоматически.
|
|
EAP/PSK
|
Устройства используют один ключ, который служит для автоматической идентификации этих устройств как полномочных членов данной сети, а также для генерирования ключей шифрования.
|
Исходный общий ключ и ключи шифрования отличаются друг от друга.
Поддерживается применение в небольших сетях WPA (TKIP) без необходимости установки сервера авторизации.
|
Менее надежен, чем 802.1x.
Этот ключ должны иметь все устройства.
|
|
802.1x
|
Выделенный сервер аутентификации перед предоставлением доступа в сеть проверяет идентификатор пользователя или устройства, запрашивающего доступ в сеть.
Для сервера аутентификации
|
Наивысший уровень защиты.
|
Оптимизирован для локальных сетей предприятий. Для небольших сетей может оказаться слишком дорогостоящим.
|
Настройка принтера на использование аутентификации
Настройка принтера на использование аутентификации выполняется с помощью встроенного Web-сервера (EWS).
Если сеть является открытой системой или в ней используется аутентификация по общему ключу, для настройки параметров аутентификации принтера можно использовать компакт-диск с программным обеспечением принтера.
Протокол WEP
Протокол WEP обеспечивает защиту путем шифрования данных, передаваемых по радиоканалу из одного беспроводного устройства в другое беспроводное устройство.
WEP обеспечивает шифрование передаваемых по сети данных, что делает невозможным их перехват. С принтером могут обмениваться данными только те устройства, которые имеют такие же значения параметров WEP.
Например, если WPA применяется в сети, к которой подсоединен принтер, использовать этот принтер смогут только устройства, для которых значения параметров WPA совпадают со значениями параметров WPA принтера.
WEP является функцией сети
WEP является дополнительной функцией беспроводной сети. Не во всех беспроводных сетях применяется протокол WEP.
Настройку на использование WEP в принтере следует выполнять только в том случае, если в сети, к которой подсоединен принтер, используется WEP. Параметры WEP принтера должны соответствовать параметрам сети. Если в сети применяется протокол WEP, для установки программного обеспечения принтера потребуется с помощью кабеля Ethernet подсоединить принтер к сети.
Если в сети принтера не применяется WEP, не настраивайте принтер на использование WEP.
Если Вы не знаете, применяется ли в сети WEP, выясните это с помощью утилиты настройки конфигурации сетевой платы (NIC), установленной в компьютер, или точки доступа беспроводной сети (WAP) данной сети.
Ключи WEP
Устройства в сети с применением WEP для кодирования данных используют ключи WEP.
После создания набора ключей WEP запишите ключи и храните их в надежном месте. В случае утраты ключа WEP пользователь не сможет запросить его повторно.
Если ключи WEP утеряны, добавление в сеть новых устройств без изменения значений параметров WEP для всех устройств сети невозможно.
В сети с применением WEP требуется использовать несколько ключей WEP. Каждому ключу WEP назначается номер ключа (например, ключ 2). Каждое устройство в такой сети должно распознавать все ключи WEP этой сети и номера, назначенные каждому из ключей WEP.
Настройка конфигурации принтера на использование WEP
Настройка принтера на использование WEP выполняется с помощью встроенного Web-сервера
Для настройки значений параметров WEP можно использовать компакт-диск с программным обеспечением принтера. Однако компакт-диск с программным обеспечением принтера позволяет задать только один ключ WEP. Если в сети применяется несколько ключей WEP, для настройки значений параметров WEP для принтера требуется использовать встроенный Web-сервер принтера.
Страница настройки конфигурации сети
Страница настройки конфигурации сети содержит полезную информацию о сетевом подключении принтера.
печать страницы настройки конфигурации сети

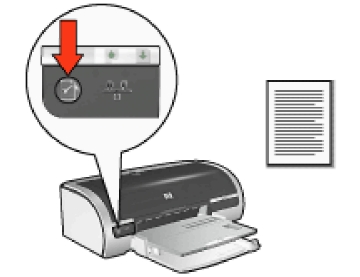

Когда принтер включен и находится в режиме ожидания, нажмите клавишу принтера Сеть один раз.
После того, как соединение принтера с сетью установлено, необходимо подождать несколько минут для получения принтером корректных параметров настройки и затем вывести на печать страницу настройки конфигурации сети.
пояснения к странице настройки конфигурации сети
На странице настройки конфигурации сети содержится следующая справочная информация.
Общие сведения
Общие сведения относятся к сети Ethernet и к беспроводной сети:
|
пункт
|
значение
|
|
Состояние
|
Состояние принтера в сети: • Готов: Принтер готов к печати.
• Автономный: Соединение принтера с сетью не установлено.
|
|
Тип сетевого соединения
|
Тип сети, с которой установлено соединение принтера:
• Стационарное: Установлено соединение принтера с сетью Ethernet.
• Беспроводное: Установлено соединение принтера с беспроводной сетью.
• Отключено: Соединение принтера с сетью не установлено.
|
|
Адрес URL
|
Адрес, используемый для открытия встроенного Web-сервера принтера.
|
|
Аппаратный адрес
|
Адрес управления доступом к устройству (MAC) принтера.
|
|
|
|
Версия микропрограммы
|
Номер версии встроенного программного обеспечения принтера.
Необходимо указать при обращении в службу технической поддержки HP.
|
|
Имя хоста
|
Имя хоста принтера в сети.
|
|
IP-адрес
|
Текущий IP-адрес принтера в сети.
|
|
Маска подсети
|
Маска подсети принтера.
|
|
Шлюз по умолчанию
|
Адрес шлюза принтера.
|
|
Источник параметров настройки
|
Способ получения принтером IP-адреса: • DHCP • Автоматически: AutolP • Вручную: Статический IP-адрес . ВООТР
|
|
Сервер DNS
|
IP-адрес сервера имен доменов данного принтера. Не задан означает, что IP-адрес не назначен. Этот параметр не относится к принтеру.
|
|
Имя службы mDNS
|
Имя службы mDNS принтера в сети.
Это имя используется Apple Rendezvous для идентификации данного принтера в операционной системе Mac OS версии 10.2.3 и последующих версий.
|
|
Пароль администратора
|
Указывает, защищен ли паролем встроенный Web-сервер принтера.
• Установлен: Пароль требуется. • Не установлен: Пароль не требуется.
|
|
Конфигурация канала связи
|
Конфигурация канала связи сети: • 802.11b •
|
Сведения о беспроводной связи
Сведения о беспроводной связи предназначены только для беспроводных сетей:
|
пункт
|
значение
|
|
Состояние беспроводной связи
|
Состояние принтера в сети беспроводной связи: • Готов: Принтер готов к печати.
• Инициализируется: Устанавливается соединение с беспроводной сетью.
• Сканирование: Принтер выполняет поиск имени сети (SSID), для которой он был настроен.
• Отключено: Радиоканал отключен, и принтер подсоединен к сети Ethernet.
• Ошибка: Принтер не получил доступ к инфраструктуре сети. Для поиска и устранения неисправностей выберите эту ссылку.
|
|
Сообщение
|
Сообщение, обозначающее состояние соединения принтера с беспроводной сетью.
• Сигнал не обнаружен: Принтером не обнаружен сигнал точки доступа беспроводной сети (WAP) в
|
|
инфраструктуре сети.
• Выполняется поиск SSID: Принтер выполняет поиск имени сети (SSID), для которой он был настроен.
• Выполняется аутентификация: Принтер находится в процессе получения доступа к сети посредством процедуры аутентификации.
• Сбой аутентификации: Параметры аутентификации были отвергнуты или не были распознаны сетью.
• Требуется шифрование: Для сети, к которой принтер пытается получить доступ, требуется шифрование. Параметры шифрования принтера должны совпадать с
|
|
|
параметрами шифрования сети.
|
|
режим обмена данными
|
Режим обмена данными, на который настроен принтер. • Инфраструктурная сеть • Одноранговая сеть
|
|
Имя сети (SSID)
|
Значение SSID, которое установлено в принтере.
|
|
Мощность сигнала
|
Мощность радиосигнала стандарта 802.11, который получает принтер:
• От 1 до 5: 5 соответствует мощному сигналу; 1 соответствует слабому сигналу.
• Сигнал отсутствует: Принтер не получает радиосигнал. Для поиска и устранения неисправностей выберите эту ссылку.
• Не применяется: В принтере установлен режим обмена данными одноранговой сети или беспроводная сеть отключена.
• [пусто!: Принтер выполняет поиск SSID.
|
|
Аппаратный адрес точки доступа
|
Адрес MAC точки доступа беспроводной сети (WAP) для
|
|
сети, к которой подсоединен принтер. Этот параметр применим только к инфраструктурным сетям. Не применяется означает, что в принтере установлен режим обмена данными одноранговой сети.
|
|
Канал
|
Одна из нескольких заранее заданных частот, на которых устройства с поддержкой 802.11b осуществляют обмен данными для минимизации помех.
Число доступных каналов в различных странах/регионах различно.
Не применяется означает, что беспроводная сеть отключена.
|
|
тип аутентификации
|
Значение параметра аутентификация принтера: • Открытая система: Аутентификация не используется.
• Общий ключ: Для аутентификации принтер использует ключ WEP.
• LEAP, PEAP, EAP-TLS, EAP-MD5 и EAP-TTLS:
Протоколы аутентификации верхнего уровня для локальных сетей предприятий.
• EAP-PSK: Аутентификация ЕАР, в которой используется исходный общий ключ (PSK). Применяется как часть WPA в небольших сетях.
• Нет: Аутентификация не используется.
• Другое: В сети используется другой протокол аутентификации.
|
|
Шифрование
|
• WEP, 64 разрядов: В принтере установлен ключ WEP из 5 символов или 10 цифр.
• WEP, 128 разрядов: В принтере установлен ключ WEP из 13 символов или 26 цифр.
• Динамическое: Используется динамическое шифрование с WEP и/или WPA.
• Нет: Шифрование не используется.
|
|
WPA
|
Указывает, включен или выключен WPA. WPA также называется TKIP.
|
|
Общее число переданных пакетов
|
Число пакетов, переданных без ошибок.
Необходимо указать при обращении в службу технической поддержки HP.
|
|
Общее число принятых пакетов
|
Число пакетов, принятых без ошибок.
Необходимо указать при обращении в службу технической поддержки HP.
|
|
Число принятых сбойных пакетов
|
Число пакетов, переданных с ошибками.
Необходимо указать при обращении в службу технической поддержки HP.
|
Неполадки беспроводной связи
Распечатайте страницу настройки конфигурации сети (для получения инструкций выберите эту ссылку).
Если страница настройки конфигурации сети не распечатывается, проверьте выполнение следующих условий:
• Принтер настроен и включен
• Картриджи установлены правильно
• Принтер включен, и бумага загружена в лоток
• В принтере отсутствует замятие бумаги
Если страница настройки конфигурации сети распечатывается, выполните следующие шаги:

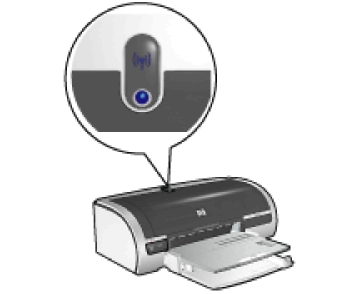

Проверьте индикатор состояния беспроводной связи
Проконтролируйте индикатор состояния беспроводной связи:

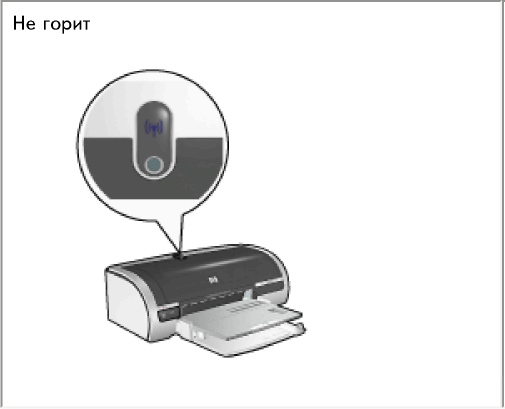

Если индикатор состояния беспроводной связи... выполните следующие действия...
 Выполните следующие шаги.
 Убедитесь в том, что:
• Кабель Ethernet не подсоединен к принтеру. При подсоединении кабеля Ethernet к принтеру радиоканал автоматически выключается. Отсоедините кабель.
• Принтер подключен.

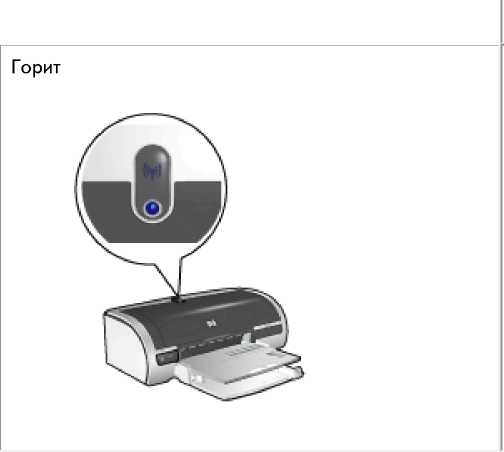

Индикатор состояния беспроводной связи горит
Если индикатор состояния беспроводной связи горит, попробуйте повторно вывести документ на печать, а затем проконтролируйте индикатор обмена данными по беспроводному каналу принтера.
Если индикатор состояния беспроводной связи... то...
Функция обмена данными по беспроводному каналу принтера работает правильно. Попробуйте применить эти способы устранения неполадок еще раз.
Не мигает
Радиоканал работает, но принтер и компьютер не могут осуществлять обмен данными.
• Значения параметров сетевой настройки принтера не соответствуют значениям параметров сети. Выполните следующие шаги.
• В компьютере может быть неверно настроен профиль беспроводной связи. Выполните следующие шаги.
• Возможно, обмен данными между принтером и компьютером заблокирован индивидуальным программным брандмауэром. Выполните следующие шаги.
Значения параметров сетевой настройки принтера не соответствуют значениям параметров сети
Параметры шифрования принтера должны совпадать с параметрами шифрования сети.
Принтер имеет неверные параметры сетевой настройки
1. Для того, чтобы определить значения параметров сети, выполните следующие действия:
|
Если в принтере используется режим обмена данными...
|
то...
|
|
Инфраструктурная сеть
|
Запустите утилиту настройки конфигурации точки доступа
|
|
|
беспроводной сети (WAP).
|
|
|
|
Одноранговая сеть
|
Запустите утилиту настройки конфигурации сетевой платы, установленной в компьютер.
|
|
|
|
неполадка
|
способ устранения
|
|
WAP фильтрует аппаратные адреса (адреса MAC)
|
Выполните следующие шаги.
|
|
Возможно, неверно значение одного из следующих параметров принтера:
о режим обмена данными
|
|
|
о Имя сети (SSID) о Канал (только для одноранговых сетей)
|
Выполните следующие шаги.
|
|
о тип аутентификации о Шифрование о WPA (TKIP)
|
|
3. Распечатайте документ еще раз.
Если документ по-прежнему не удается распечатать, восстановите в принтере значения параметров, заданные на заводе-изготовителе (для получения инструкций выберите эту ссылку), и повторно установите программное обеспечение принтера с компакт-диска программного обеспечения принтера.
В плате беспроводной связи неправильно задан профиль беспроводной связи
Профиль беспроводной сети — это уникальный для данной сети набор значений параметров сети. В одной плате беспроводной связи может храниться несколько профилей (например, один профиль для домашней сети, а другой для сети предприятия).
Запустите утилиту настройки конфигурации сетевой платы, установленной в компьютер, и проверьте, что выбран профиль, соответствующий сети, к которой подсоединен принтер. Если профиль выбран неверно, выберите требуемый профиль.
Если печать осуществляется медленно, возможно, мощность радиосигнала недостаточна. Обратитесь к странице настройки конфигурации сети. Если параметр Мощность сигнала имеет значение 1 или 2, следуйте этим инструкциям.
Следующие советы помогут уменьшить вероятность возникновения помех в беспроводной сети.
• Беспроводные устройства не должны находиться вблизи крупных металлических объектов, например, картотечных шкафов, и других электромагнитных устройств, например, микроволновых печей и радиотелефонов, т.к. они могут создавать помехи радиосвязи.
• Беспроводные устройства не должны находиться вблизи массивных каменных или бетонных опор и других несущих конструкций здания, т.к. они поглощают радиоволны и снижают мощность сигнала.
• В инфраструктурных сетях следует располагать WAP в центре помещения в прямой видимости беспроводных устройств сети.
• Все беспроводные устройства сети должны находиться в зоне охвата друг друга.
Индивидуальный программный брандмауэр представляет собой программу, предназначенную для защиты компьютера от вторжений извне. Но индивидуальный брандмауэр может заблокировать обмен данных между принтером и компьютером.
Если связь с принтером отсутствует, попробуйте отключить индивидуальный брандмауэр. Если связь с принтером по-прежнему отсутствует, повторно запустите брандмауэр.
Если отключение брандмауэра позволило установить обмен данными с принтером, может потребоваться назначить принтеру фиксированный IP-адрес, а затем вновь включить брандмауэр. Для назначения принтеру IP-адреса см. Руководство по сетям, которое поставляется с принтером.
Фильтрация MAC является функцией защиты, для которой в точке доступа беспроводной сети (WAP) задается список адресов MAC (которые также называются 'аппаратными адресами') устройств, которым разрешен доступ в сеть через WAP.
Если в WAP не задан аппаратный адрес устройства, которое пытается получить доступ в сеть, WAP отказывает устройству в доступе к сети.
Если WAP осуществляет фильтрацию адресов MAC, следует добавить адрес MAC принтера в список WAP разрешенных адресов MAC.
1. Распечатайте страницу настройки конфигурации сети (для получения инструкций выберите эту ссылку).
2. Найдите аппаратный адрес принтера на странице настройки конфигурации сети.
3. Запустите утилиту настройки конфигурации WAP и добавьте аппаратный адрес принтера в список допустимых адресов MAC.
Если один из этих параметров сетевой настройки принтера задан неверно, связь с принтером будет невозможна.
• режим обмена данными
• Имя сети (SSID)
• Канал (только для одноранговых сетей)
• тип аутентификации
• Шифрование
• WPA (TKIP)
Для исправления значений сетевых параметров принтера выполните следующие шаги.
1. Подсоедините принтер к сети или компьютеру с помощью кабеля Ethernet.
2. Запустите встроенный Web-сервер (EWS) принтера.
3. Выберите вкладку Сеть, затем выберите Параметры сети в разделе Конфигурация.
4. Измените значения сетевых параметров принтера так, чтобы они соответствовали значениям параметров данной сети, и нажмите кнопку Готово.
Нажмите кнопку Дополнительная настройка для доступа к дополнительным параметрам аутентификации и WPA (TKIP).
5. Закройте EWS принтера, затем отсоедините кабель Ethernet от принтера.
<<<назад
далее>>>
при использовании материалов ссылка на сайт компании awella.ru обязательна
Помогла информация на сайте ? Оставьте отзыв о работе нашей компании ! Это можно сделать в яндекс браузере и это простимулирует работников нашей компании (ответственные получат бонусы), которые собирали ее для вас! Спасибо !
|
