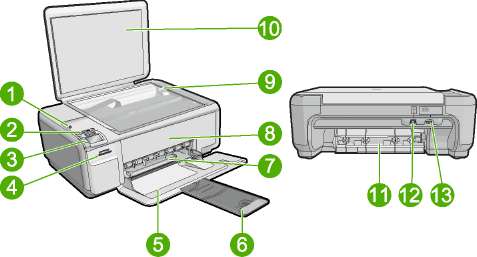

Номер

Описание

1

Кнопка Вкл

2

Индикатор беспроводной сети и кнопка

3

Панель управления

4

Гнезда для карт памяти

5

Входной лоток

6

Удлинитель лотка для бумаги (также называется удлинителем лотка)

7

Направляющая ширины бумаги

8

Крышка доступа

Номер

Описание

9

Стекло

10

Подложка крышки

11

Задняя крышка

12

Задний порт USB

13

Разъем питания*

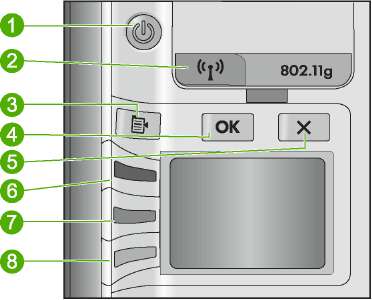

Номер

Значок

Название и описание

1

Вкл.. Включение и выключение устройства. Когда питание выключено, устройство по-прежнему потребляет небольшое количество энергии. Чтобы полностью отключить питание, выключите устройство и отсоедините кабель питания.

2

Беспроводная связь. Открывает меню беспроводной сети. По умолчанию функция беспроводной сети отключена. Если эта функция включена, она обеспечивает выполнение печати и сканирования по беспроводной сети.

3

Параметры. Если установлена карта памяти, открывается меню параметров фотографий. В противном случае открывается меню параметров копирования.

Номер

Значок

Название и описание

4

OK. Подтверждение параметров копирования или фотографий. В некоторых случаях (например после устранения замятия бумаги) с помощью данной кнопки можно возобновить печать.

5

Отмена. Остановка задания (например сканирования или копирования) или сброс параметров (таких как Quality (Качество), Size (Размер) и Copies (Копии)).

6

По умолчанию эта кнопка с надписью Scan/Reprint (Сканирование и печать) открывает меню Scan/Reprint (Сканирование и печать). Если на дисплее показана фотография, с помощью этой кнопки выполняется переход к следующей фотографии на карте памяти. При открытом меню параметров фотографий или копирования с помощью этой кнопки изменяются параметры копирования или печати.

7

По умолчанию эта кнопка имеет надпись Start Copy Black (Запуск копирования, Ч/Б) и запускает черно-белое копирование. Если на дисплее показана фотография, с помощью этой кнопки выполняется переход к предыдущей фотографии на карте памяти. При открытом меню параметров фотографий или копирования эта кнопка позволяет изменять параметры копирования или печати.

8

По умолчанию эта кнопка имеет надпись Start Copy Color (Запуск копирования, Цвет) и запускает цветное копирование. Если на дисплее показана фотография, с помощью этой кнопки выполняется запуск задания на печать. При открытом меню параметров фотографий или копирования эта кнопка позволяет изменять параметры копирования или печати.
