Основные сведения о принтере HP LaserJet 5200

Обзор принтера

HP LaserJet 5200L

• Печать со скоростью 25 страниц в минуту (стр./мин.).

• 32 мегабайт (МБ) оперативной памяти (ОЗУ) с возможностью расширения до 128 Мб.

• Многоцелевой лоток на 100 листов (лоток 1), подающий лоток на 250 листов (лоток 2) и выходной приемник на 250 листов.

• Порт высокоскоростной универсальной последовательной шины (USB) 2.0 и параллельный порт, совместимый с IEEE 1284.

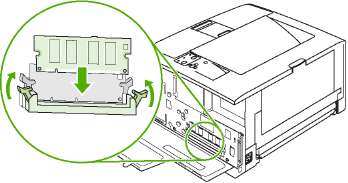

• Один разъем для модуля памяти с двусторонним расположением контактов (DIMM).

Обзор функций

Пользовательский интерфейс

• Справка панели управления

• Разделы справки «Демонстрация» на панели управления

• ПО HP Easy Printer Care (средство наблюдения за состоянием и устранения неисправностей на основе Windows)

• Драйверы принтера для систем Windows и Macintosh

Драйверы принтера

• HPPCL5e

• HPPCL6

• Эмуляция PostScript 3

Разрешение    600 точек на дюйм (dpi) для ускоренной высококачественной печати делового текста и графики

Функции хранения

• Шрифты, формы и макрокоманды

• Хранение заданий

Шрифты 80 внутренних шрифтов как для PCL, так и для эмуляции PostScript 3

• 80 шрифтов, соответствующих встроенным шрифтам принтера в формате TrueType, имеются в программном обеспечении

Дополнительные принадлежности

• Модули памяти с двусторонним расположением контактов (DIMM) 133 МГц (100 контактов)

Соединения

• Параллельное соединение, совместимое с IEEE 1284

• Высокоскоростное соединение USB 2.0

Функции защиты окружающей среды

• Установка задержки для режима ожидания

Расх. мат Страница состояния содержит информацию об уровне тонера, количестве страниц и приблизительном количестве оставшихся страниц.

• Возможность заказа через Интернет (с помощью ПО HP Easy Printer Care)

• Картридж можно установить и извлечь одной рукой.

• Все дверцы и крышки можно открывать одной рукой.

• Загрузка носителя для печати в лоток 1 может выполняться одной рукой.

Компоненты принтера

Детали принтера

Прежде чем приступать к работе с принтером, следует ознакомиться с его компонентами.

8

Выключатель питания

9 10

Порты интерфейса

Задний выходной приемник (чтобы открыть, потяните).

Интерфейсные порты

Принтер имеет два порта для подключения к компьютеру.

Параллельное соединение, совместимое с IEEE 1284В

Высокоскоростное соединение USB 2.0

Программное обеспечение принтера

Программное обеспечение печати поставляется с принтером.

В состав системы печати входит программное обеспечение для конечных пользователей и для администраторов сети, а также драйверы, обеспечивающие доступ к функциям принтера и возможность взаимодействия компьютера с принтером.

Драйверы принтера

Драйверы принтера обеспечивают доступ к функциям принтера и позволяют компьютеру обмениваться с ним информацией (используя язык принтера).

HP LaserJet 5200L принтер использует драйверы языка эмуляции описания принтера (printer description language - PDL) PCL 5e, PCL 6 и PostScript 3.

• Для достижения общей высокой производительности используйте драйвер принтера PCL 6.

• Для обычной офисной печати используйте драйвер принтера PCL 5.

• При печати с помощью программ PostScript для достижения совместимости с PostScript Level 3 или для поддержки флэш-памяти шрифтов PS используйте драйвер PS.

Не все функции принтера доступны из всех драйверов или операционных систем.

При использовании Windows 2000, Windows XP (32-разрядные версии) и Windows Vista (32-разрядные версии) загрузите драйвер PCL 5

При использовании Windows ХР (64-разрядные версии) и Windows Vista (64-разрядные версии) загрузите драйвер PCL 6

Драйверы принтера оснащены электронной справкой, содержащей инструкции для выполнения обычной печати, а также описания кнопок, флажков и раскрывающихся списков драйвера принтера.

Автоконфигурация драйвера

Драйверы HP LaserJet PCL 6 и PCL 5e для Windows и драйверы PS для Windows 2000 и Windows XP обладают функцией автоматического обнаружения и автоматической конфигурации драйвера для дополнительных принадлежностей при их установке. К дополнительным принадлежностям, которые поддерживает функция «Автоматическая конфигурации драйвера», относятся модули DIMM. Если среда поддерживает двунаправленную связь, программа установки предлагает автоконфигурацию драйвера как компонент установки по умолчанию для обычной установки и выборочной установки.

Кнопка «Обновить»

Если с момента установки принтера его конфигурация была изменена, в средах с возможностью двунаправленного обмена данными можно выполнять автоматическое обновление конфигурации драйвера. Для автоматического изменения конфигурации выполните указанные ниже действия:

1. На панели задач Windows нажмите кнопку Пуск, а затем нажмите кнопку Принтеры. Щелкните правой кнопкой значок принтера, а затем выберите пункт Свойства.

2. В диалоговом окне Свойства щелкните вкладку Параметры устройства.

3. Под параметром Параметры установки выберите Автоматическая настройка.

4. В раскрывающемся списке нажмите кнопку Обновить, а затем нажмите кнопку Применить.

Функция Обновить сейчас не поддерживается в средах, в которых совместно используемые клиенты Windows NT 4.0, Windows 2000 или Windows XP подключены к хостам Windows NT 4.0, Windows 2000 или Windows XP.

Предварительная настройка драйвера HP

Функция предварительной настройки драйвера HP Driver Preconfiguration - это архитектура системы программного обеспечения и набор инструментов, которые можно использовать для настройки и распространения программного обеспечения HP в управляемых корпоративных средах печати. С помощью HP Driver Preconfiguration администраторы отделов информационных технологий (ИТ) могут предварительно устанавливать значения по умолчанию для параметров печати и устройства для драйверов принтеров HP перед установкой драйверов.

Дополнительные драйверы

Следующие драйверы не содержатся на компакт-диске.

• Сценарии моделей для UNIX.

• драйверы Linux

Открытие драйверов принтеров

Операционная система

Изменение параметров всех заданий печати до закрытия программного обеспечения

Изменение параметров всех заданий печати

Изменение параметров конфигурации

Windows 98 и Me

1. В меню Файл рабочей программы щелкните Печать.

2. Выберите драйвер, а затем щелкните Свойства.

Действия могут отличаться от указанных. Здесь приведена стандартная процедура.

Нажмите кнопку Пуск, выберите Настройка, а затем щелкните Принтеры.

Правой кнопкой мыши щелкните значок драйвера и выберите Свойства.

Нажмите кнопку Пуск, выберите Настройка, а затем щелкните Принтеры.

Правой кнопкой мыши щелкните значок драйвера и выберите Свойства.

Щелкните вкладку Настройка.

Windows 2000, XP и Server 2003

1. В меню Файл программы щелкните Печать.

2. Выберите драйвер и щелкните Свойства или Параметры.

Действия могут отличаться от указанных. Здесь приведена стандартная процедура.

В меню Пуск щелкните Настройка, а затем — Принтеры или Принтеры и факсы.

Правой кнопкой мыши щелкните значок драйвера и выберите Настройка печати.

1. В меню Пуск щелкните Настройка, а затем — Принтеры или Принтеры и факсы.

2. Правой кнопкой мыши щелкните значок драйвера и выберите Свойства.

3. Выберите вкладку Параметры устройства.

Mac OS X версии 10.2 и выше

1. В меню File (Файл) выберите команду Print (Печать).

2. Во всплывающих меню измените требуемые параметры.

1. В меню File (Файл) выберите команду Print (Печать).

2. Во всплывающих меню измените требуемые параметры.

3. Во всплывающем меню Presets (Предварительные установки) щелкните Save as (Сохранить как) и введите имя установки.

Эти параметры сохраняются в меню Presets (Готовые наборы). Для использования новых параметров необходимо каждый раз при открытии программы и выполнении печати выбрать сохраненный готовый набор.

4. В утилите "Finder" (Средство поиска) в меню Go (Пуск) щелкните Applications

Откройте Utilities (Утилиты), а затем в Mac OS X версии 10.2 откройте Print Center (Центр печати), а в Mac OS X версии 10.3 или 10.4 откройте Printer Setup Utility (Утилита настройки принтера).

Выберите очередь печати.

В меню Printers (Принтеры) выберите Show Info (Показать информацию).

Выберите меню Installable Options (Варианты установки).

В режиме "Classic" (Классический) параметры конфигурации могут быть недоступны.

Программное обеспечение принтера

Программное обеспечение для компьютеров Macintosh

Программа установки HP размещает в системах Macintosh файлы описания принтера PostScript (PPD), диалоговые расширения принтера (PDE) и утилиту принтера HP.

В состав ПО системы печати входят следующие компоненты:

• Файлы описания принтера PostScript (PPD)

Файлы PPD в сочетании с драйверами принтера Apple PostScript обеспечивают доступ к функциям принтера. Следует установить стандартный драйвер Apple PostScript, поставляемый с компьютером.

• Утилита принтера HP.

Утилита принтера HP реализует функции принтера, которые не поддерживаются драйвером принтера:

Присвоение принтеру имени. Назначение принтеру IP-адреса. Выгрузка файлов и шрифтов.

Можно использовать утилиту принтера HP, если для принтера используется кабель универсальной последовательной шины (USB).

Утилита принтера HP работает в операционных системах Mac OS X V10.2 и более поздних версий.

Установка программного обеспечения системы печати Macintosh для прямых подключений (USB)

Компьютеры Macintosh не поддерживают подключения через параллельный порт.

Чтобы использовать файлы PPD, необходимо установить драйвер Apple PostScript. Используйте драйвер Apple PostScript, поставляемый с компьютером Macintosh.

1. Подключите кабель USB между портом USB принтера и портом USB компьютера. Используйте обычный 2-метровый кабель USB.

2. Вставьте компакт-диск принтера в дисковод для компакт-дисков и запустите программу установки. Если компакт-диск не запускается автоматически, дважды щелкните значок компакт-диска на рабочем столе.

3. Дважды щелкните значок Installer в папке HP LaserJet Installer.

4. Следуйте инструкциям на экране компьютера.

Очереди USB создаются автоматически, если принтер подключен к компьютеру. Однако очередь будет использовать общий PPD-файл, если программа установки не была запущена перед подключением кабеля USB. Чтобы изменить PPD-файл очереди, выполните следующие действия.

5. Откройте утилиту Print Center или Printer Setup Utility.

6. Выберите правильную очередь принтера и щелкните Show Info (Показать информацию), чтобы открыть диалоговое окно Printer Info (Информация о принтере).

7. В раскрывающемся меню выберите Модель принтера, а затем выберите в меню, содержащем пункт Общий, правильный PPD-файл для принтера.

8. Распечатайте пробную страницу из любой программы, чтобы убедиться, что программа установлена правильно.

При сбое установки переустановите программное обеспечение. При возникновении ошибки обратитесь к инструкциям по установке или последнему файлу Readme на компакт-диске или листовке, входящим в комплект поставки принтера.

Утилиты

Принтер поставляется с несколькими утилитами, которые упрощают наблюдение и управление принтером.

ПО HP Easy Printer Care

ПО HP Easy Printer Care — это приложение, которое можно использовать для выполнения следующих задач.

• Проверка состояния принтера.

• Проверка состояния

• Установка оповещений

• Просмотр документации принтера

• Доступ к средствам устранения неисправностей и обслуживания

Для использования программы ПО HP Easy Printer Care необходимо выполнить полную установку программного обеспечения.

Выбор материалов для печати

Данный принтер поддерживает разнообразные носители, такие как листовая бумага, в которой содержание переработанного волокна достигает 100%, конверты, этикетки, прозрачные пленки и бумага нестандартного формата. Вес, состав, волокнистость и содержание влаги являются важнейшими характеристиками, определяющими производительность принтера и качество печати. Бумага, не отвечающая требованиям, указанным в данном руководстве, может привести к возникновению следующих проблем:

• ухудшение качества печати

• Частые замятия бумаги
