Знакомство с устройством HP LaserJet 3300

Описание устройства

Это устройство копирования, которое печатает и копирует до 15 страниц в минуту (стр./мин.) и в стандартном варианте оснащено планшетным копиром/сканером, механизмом автоматической подачи документов на 50 страниц (АПД), 32 МБ ОЗУ, слотом модуля памяти с двухрядными контактами (DIMM) для добавления шрифтов и дополнительной памяти, портом USB 1.1 и параллельным портом стандарта IEEE 1284-B.

Модель также обладает возможностями полнофункционального факса и использует для него протокол V.34, а также содержит функции быстрого набора, факсимильного опроса и отложенной передачи факсов.

Содержимое комплекта: 1) картридж; 2) кабель питания; 3) руководство "Первые шаги" и рекламный листок с информацией о технической поддержке; 4) компакт-диск, содержащий программное обеспечение для устройства, программное обеспечение факса и руководство пользователя в электронном виде; 5) подающий лоток на 250 листов и лоток первоочередной подачи; 6) подающий лоток механизма автоматической подачи документов; 7) руководство по использованию функций факса; 8) телефонный кабель.

Описание аппаратных компонентов устройства

1 Панель управления принтера

2 Дверца картриджей

3 Подающий лоток механизма автоматической подачи документов

4 Подающий лоток

5 Лоток первоочередной подачи

6 Крышка планшетного сканера

7 Левая панель

8 Защелка левой панели

9 Порт USB

10 Параллельный порт

11 Разъем кабеля питания

12 Выключатель питания (устройства на 220 В)

13 Крышка для протяжки бумаги напрямую

Описание компонентов панели управления устройства

Выберите для отображения раздел панели управления.

Буквенно-цифровые кнопки

Элементы упрявления меню и отменой

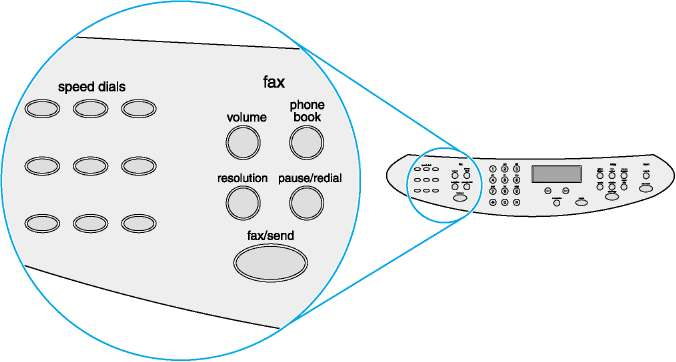

Элементы управления факсом

Элементы управления факсом используются для отправки и приема факсов, а также для изменения наиболее часто используемых параметров факса.

Буквенно-цифровые кнопки

Если имеется модель с факсом, используйте буквенно-цифровые кнопки для ввода данных в экран дисплея устройства, а также для набора номеров телефона при отправке факсов.

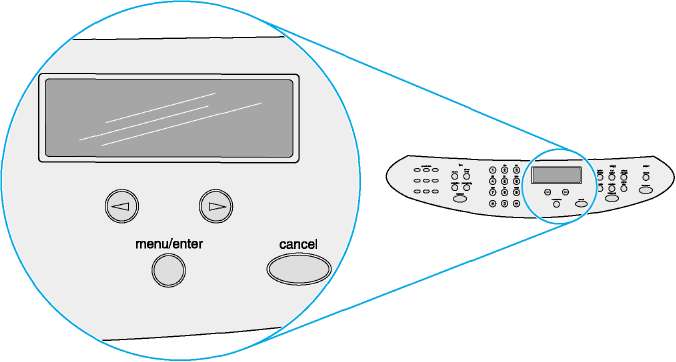

На моделях без факса кнопки на клавиатуре являются цифровыми. Элементы управления меню и отменой

Эти элементы управления используются для выбора элементов меню, определения состояния устройства, а также для отмены текущего задания.

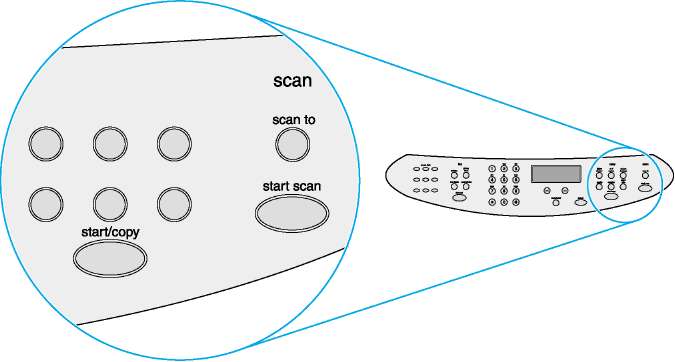

Элементы управления копированием, сканированием и запуском

Эти элементы управления используются для изменения часто используемых параметров по умолчанию, для запуска сканирования и копирования.

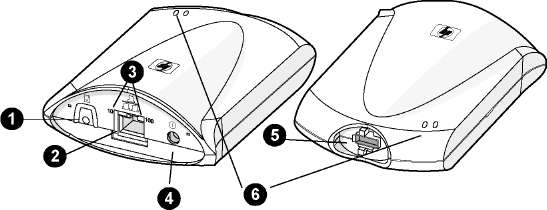

Описание компонентов сервера печати HPJetdirect310x

На следующем рисунке показаны основные компоненты сервера печати.

1 Кнопка тестирования

2 Сетевой порт

3 Индикаторы 10 и 100

4 Сетевая розетка

5 Порт USB

6 Индикаторы состояния

Описание программных компонентов устройства

Устанавливаемые программные компоненты зависят от операционной системы, типа установки, а также от самого устройства.

Далее приведены программные компоненты, входящие в комплект поставки устройства:

• Директор HP

• Программе просмотра сканированных изображений

• Драйвер сканера TWAIN

• Факс

• Утилита конфигурации

• Фотоцентр HP

• Программа оптического распознавания знаков Read IRIS

• Программа удаления
