Основные компоненты принтера Canon Pixma G1400

Вид спереди

(1) верхняя крышка

Откройте для повторной заправки чернильных контейнеров или извлечения замятой внутри принтера бумаги.

(2) упор для бумаги

Откройте устройство для загрузки бумаги в задний лоток.

(3) направляющие бумаги

Совместите с обеими сторонами стопки бумаги.

(4) задний лоток

Загрузите бумагу сюда. Два или более листов бумаги одного типа и размера можно загрузить одновременно и автоматически подавать на печать по одному листку.

(5) лоток приема бумаги

Выводится бумага после печати. Откройте до начала печати.

(6) дополнительный лоток приема бумаги

Открывается для поддержки выходящей бумаги.

С целью пояснения на приведенном выше рисунке светятся все индикаторы.

(7) Индикатор ПИТАНИЕ (POWER)

Мигает, а затем загорается, когда включено питание.

• Состояние принтера определяется с помощью индикаторов ПИТАНИЕ (POWER) и Аварийный сигнал (Alarm).

• Индикатор ПИТАНИЕ (POWER) не горит: Питание устройства выключено.

• Индикатор ПИТАНИЕ (POWER) горит: Принтер готов к печати.

• Индикатор ПИТАНИЕ (POWER) мигает: Идет подготовка принтера к печати или выполняется печать картриджами (оригинальным струйным картриджем 490, купить картридж 490, заказать картридж 490 скидкой 14%).

• Индикатор Аварийный сигнал (Alarm) мигает: Произошла ошибка, принтер не готов к печати.

• Индикатор ПИТАНИЕ (POWER) мигает, а индикатор «Аварийный сигнал» мигает попеременно: Возможно произошла ошибка, устранение которой требует обращения в сервисный центр.

(8) Индикатор Аварийный сигнал (Alarm)

При возникновении ошибки индикатор светится или мигает.

(9) Кнопка ВОЗОБНОВИТЬ/ОТМЕНА (RESUME/CANCEL)

Отменяет выполняемое задание печати. Эту кнопку можно нажать после устранения ошибки принтера для отключения состояния ошибки принтера и возобновления печати.

(10) Кнопка ВКЛ (ON)

Отключает питание устройства.

• Включение и выключение Принтера

Вид сзади

(1) USB-nopт

Вставьте USB-кабель для подключения принтера к компьютеру.

Не прикасайтесь к металлическому корпусу.

Не вставляйте и не извлекайте USB-кабель во время печати.

(2) разъем кабеля питания

Подсоедините кабель питания, поставляемый в комплекте с устройством.

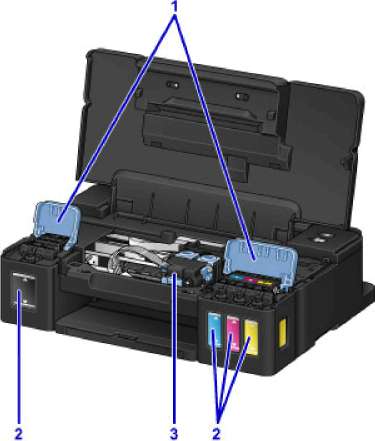

Вид внутренних частей

(1) крышки чернильного контейнера

Откройте для повторной заправки чернильных контейнеров.

(2) чернильные контейнеры

Черный чернильный контейнер находится справа, а цветные чернильные контейнеры (голубой, малиновый и желтый) — слева.

Если уровни чернил низкие, заправьте контейнеры.

(3) держатель картриджа

Установите сюда картридж.
