Элементы принтера Epson Stylus Photo R3000
Лицевая сторона принтера
1 Крышка принтера
Открывайте данную крышку, когда требуется заменить картридж, произвести очистку внутренних поверхностей принтера или извлечь замявшуюся бумагу. Когда принтер используется данная крышка обычно закрыта.
2 Разъем для внешних устройств
Используйте USB-кабель для подключения цифровых камер и других PictBridge-совместимых устройств.
3 Передняя крышка
Откройте данную крышку для того чтобы достать передний лоток для ручной подачи или приемные лотки.
4 Приемный лоток
После печати бумага выводится в данный лоток. Выдвигайте данный лоток при использовании принтера.
5 Передний слот для ручной подачи
Надавите на центр лотка и выдвиньте его для того чтобы загрузить бумагу для репродукций, плакатную бумагу или лоток для CD/DVD.
6 Панель управления
7 Автоподатчик листов
Автоматически подает бумагу.
8 Боковая направляющая
Передвигайте данную направляющую влево или вправо в зависимости от размера загружаемой бумаги. Это предотвратит неровную подачу бумаги.
9 Подставка для бумаги
Данная подставка поддерживает бумагу, не позволяя листу отклоняться вперед или назад.

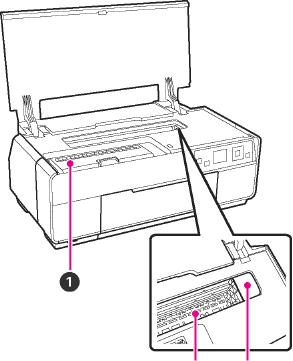

Внутри принтера
Крышка отсека для картриджей
Открывайте данную крышку, когда требутеся замена новыми.
Поглотитель чернил
Впитывает чернила, которые выступают за края бумаги, при печати без полей.
Печатающая головка
Двигаясь влево и вправо, под высоким давлением распыляет чернила через дюзы. Не двигайте печатающую головку руками.

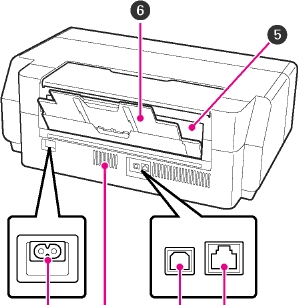

Тыльная сторона принтера
Разъем для шнура питания
Подключите к данному раъему шнур питания.
Вентиляционные отверстия
Предотвращают перегревание внутренних элементов принтера.
Разъем USB
Подсоедините к данному разъему кабель USB.
Разъем для подключения сетевого кабеля
Подключите к данному разъему сетевой кабель.
Податчик рулонной бумаги
Слот, предназначенный для загрузки и подачи рулонной бумаги.
Задняя подставка
Используйте при загрузке бумаги для репродукций или рулонной бумаги.
