Режим Menu (Меню) принтера Epson Stylus Pro 7890
Как пользоваться режимом Menu (Меню)
В любой момент можно выйти из режима Menu (Меню) и вернуться в состояние готовности READY, нажав на кнопку. Нажмите на кнопку, чтобы вернуться к предыдущему шагу.
Чтобы использовать режим Menu (Меню), сделайте следующее.
1. Выберите меню.
Пример: Выберите PRINTER SETUP - (Настройки принтера).
Нажмите на кнопку > , чтобы войти в режим Menu (Меню).
На ЖК-дисплее появится первое меню.

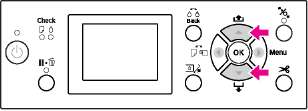

Нажмите на кнопки ^, чтобы выбрать PRINTER SETUP : (Настройки принтера).
Нажмите на кнопку > для входа в меню PRINTER SETUP : (Настройки принтера).
2. В зависимости от сделанного выбора далее могут следовать три ситуации.
A. Если нужно выбрать параметр
Пример: При выборе параметра PLATEN GAP (Зазор) в меню PRINTER SETUP - (Настройки принтера)

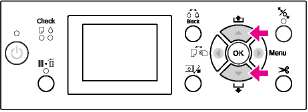

Нажмите на кнопки ^, чтобы выбрать PLATEN GAP (Зазор).
Нажмите на кнопку ^, чтобы перейти в пункт меню PLATEN GAP (Зазор).

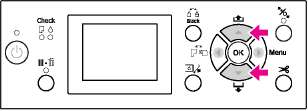

Нажмите на кнопки ^, чтобы выбрать значение данного параметра.
Текущая установка помечена галочкой.

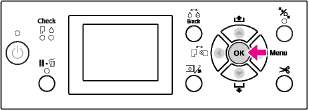

Нажмите на кнопку ОК , чтобы сохранить выбранное значение.
Нажмите на кнопку ^, чтобы вернуться на предыдущий уровень, или нажмите на кнопку, чтобы выйти из режима Menu (Меню).
B. Если нужно выполнить функцию
Пример: Выбор функции NOZZLE CHECK (Проверка дюз) в меню TEST PRINT (Тестовая печать)
В меню TEST PRINT (Тестовая печать) нажмите на кнопки ^, чтобы выбрать NOZZLE. (Проверка дюз).
Нажмите на кнопку ^, чтобы войти в пункт меню (Проверка дюз).
Нажмите на кнопку ОК, чтобы выполнить процедуру проверки дюз (NOZZLE CHECK).
C. Если нужно просмотреть информацию о принтере
Пример: Выбор показателя INK LEVEL (Уровень чернил) в меню PRINTER STATUS (Состояние принтера).
DB меню PRINTER STATUS (Состояние принтера) нажмите на кнопки, чтобы выбрать INK LEVEL (Уровень чернил прямо из меню принтера).
Нажмите на кнопку ^, чтобы войти в пункт меню INK LEVEL (Уровень чернил).
Подтвердите выбор информации о количестве оставшихся чернил на дисплее. Нажмите на кнопки ^, чтобы отобразилась информация о количестве оставшихся чернил - прямо в меню.
Пример: Matte Black 84%
Нажмите на кнопку 4, чтобы вернуться на предыдущий уровень, или нажмите на кнопку, чтобы выйти из режима Menu (Меню).
Список меню
|
Меню |
Параметр |
Значение |
|
"PRINTER SETUP (Настройки принтера)" |
PLATEN GAP (Зазор) |
NARROW (Узкий), STANDARD (Стандартный), WIDE (Широкий), WIDER (Более широкий), WIDEST (Самый широкий) |
|
PAGE LINE (Граница страницы) |
ON (Вкл), OFF (Выкл) | |
|
ROLL PAPER MARGIN (Поля рулонной бумаги) |
DEFAULT (По умолчанию), TOP/BOTTOM 15 mm (Верхнее/нижнее поле 15 мм), TOP 35/BOTTOM 15 mm (Верхнее поле 35/нижнее поле 15 мм), 3 мм, 15 мм | |
|
PAPER SIZE CHECK (Проверка размера бумаги) |
ON (Вкл), OFF (Выкл) | |
|
PAPER SKEW CHECK (Проверка перекоса бумаги) |
ON (Вкл), OFF (Выкл) | |
|
REFRESH MARGIN (Обновить данные о полях) |
ON (Вкл), OFF (Выкл) | |
|
AUTO NOZZLE CHECK (Автоматическая проверка дюз) |
ON (Вкл.): PERIODICALLY (Вкл: периодически), ON: EVERY JOB (Вкл.: каждое задание), OFF (Выкл.) | |
|
PRINT NOZZLE PATTERN (Шаблон проверки дюз) |
OFF (Выкл.), ON: EVERY PAGE (Вкл: для каждой страницы), ON: EVERY 10 PAGES (Вкл.: каждые 10 страниц) | |
|
CHANGE BLACK INK (Смена типа черных чернил) |
MANUAL (Ручная), AUTO (Авто) | |
|
INITIALIZE SETTINGS (Инициализировать настройки) |
EXECUTE (Выполнить) | |
|
"TEST PRINT (Тестовая печать)" |
NOZZLE CHECK (Проверка дюз) |
PRINT (Печать) |
|
STATUS SHEET (Страница проверки состояния) |
PRINT (Печать) | |
|
NETWORK STATUS SHEET (Страница проверки состояния сети) |
PRINT (Печать) | |
|
JOB INFORMATION (Сведения о заданиях) |
PRINT (Печать) | |
|
CUSTOM PAPER (Пользовательские параметры бумаги) |
PRINT (Печать) |
|
"MAINTENANCE (Сервис)" |
CUTTER ADJUSTMENT (Регулировка ножа) |
EXECUTE (Выполнить) |
|
CUTTER REPLACEMENT (Замена ножа) |
EXECUTE (Выполнить) | |
|
CLEANING (Очистка) |
NORMAL CLEANING, CLEAN COLOR PAIRS, POWER CLEANING | |
|
CLOCK SETTING (Настройка времени и даты) |
MM/DD/YY HH:MM (Месяц/Число/Год Часы:Минуты) | |
|
"PRINTER STATUS (Состояние принтера)" |
VERSION (Версия) |
JWOxxxx-xx.xx. IBCC или JNOxxxx-xx.xx.IBCC |
|
INK LEVEL (Уровень чернил) |
(ink color) nn% ((цвет чернил) nn%) | |
|
MAINTENANCE TANK (Контейнер для отработанных чернил) |
LEFT nn% RIGHT nn% | |
|
JOB HISTORY (История заданий) |
No. 0-No. 9 INK xxxxx.xml PAPER xxx.x cm2 | |
|
TOTAL PRINTS (Всего отпечатано) |
nnnnnn PAGES (nnnnnn СТРАНИЦ) | |
|
EDM (или myEpsonPrinter) STATUS |
INITIALIZING, NOT STARTED, ENABLED, DISABLED LAST UPLOADED MM/DD/YY HH:MM GMT, (NOT UPLOADED) | |
|
"PAPER SETUP (Настройки бумаги)" |
ROLL PAPER REMAINING (Остаток рулонной бумаги) |
REMAINING PAPER SETUP ROLL PAPER LENGTH ROLL LENGTH ALERT |
|
PAPER TYPE (Тип бумаги) |
Photo Paper Proofing Paper Fine Art Paper Matte Paper Plain Paper Others CUSTOM PAPER NO PAPER SELECTED | |
|
CUSTOM PAPER (Пользовательские параметры бумаги) |
PAPER NO.1 -10 (Номер бумаги 1 -10) | |
|
"HEAD ALIGNMENT (Калибровка печатающей головки)" |
PAPER THICKNESS (Толщина бумаги) |
SELECT PAPER TYPE SELECT THICKNESS |
|
ALIGNMENT (Калибровка) |
AUTO (Автоматическое), MANUAL (Ручное) |
Рекомендуем:
|
"NETWORK SETUP (Настройки сети)" |
NETWORK SETUP (Настройки сети) |
DISABLE (Отключить), ENABLE (Включить) |
|
IP ADDRESS SETTING (Настройка IP-адреса) |
AUTO (Автоматическая), PANEL (С панели) | |
|
IP, SM, DG SETTING (Настройки IP, SM, DG) |
IP ADDRESS 000.000.000.000 - 255.255.255.255 SUBNET MASK 000.000.000.000 - 255.255.255.255 DEFAULT GATEWAY 000.000.000.000 - 255.255.255.255 | |
|
BONJOUR |
ON (Вкл), OFF (Выкл) | |
|
WSD |
OFF (Выкл), ON (Вкл) | |
|
INIT NETWORK SETTING (Изначальные настройки сети) |
EXECUTE (Выполнить) | |
|
"OPTIONS SETUP (Настройки дополнительного оборудования)" |
SpectroProofer |
STATUS INFORMATION DEVICE ALIGNMENT |
|
TAKE UP REEL (Приемная бобина) |
TAKE UP REEL (Модель приемной бобины) |
Подробная информация по режиму Menu (Меню) PRINTER SETUP (Настройки принтера)
|
Параметр |
Значение |
Описание |
|
PLATEN GAP (Зазор) |
NARROW (Узкий) |
Позволяет отрегулировать расстояние между печатающей головкой и бумагой. STANDARD (Стандартное): Обычно бывает выбран зазор STANDARD (Стандартный). Когда выбрано любое значение, кроме STANDARD (Стандартный), на ЖК-дисплее отображается соответствующий значок. WIDE (Широкий) : WIDER (Более широкий) : WIDEST (Самый широкий) |
|
STANDARD (Стандартное) | ||
|
WIDE (Широкий): | ||
|
WIDER (Более широкий): | ||
|
WIDEST (Самый широкий): | ||
|
PAGE LINE (Граница страницы) |
ON (Вкл.) |
Позволяет указать, нужно ли печатать линию обреза на рулонной бумаге. Выберите значение ON (Вкл), если хотите напечатать линию, отделяющую страницу, или OFF (Выкл) в противном случае. Вертикальная линия обреза может быть напечатана, если значение ширины рулонной бумаги, введенное через драйвер принтера, меньше ширины рулонной бумаги, загруженной в принтер. Эта настройка доступны только для рулонной бумаги. |
|
OFF (Выкл.) | ||
|
ROLL PAPER MARGIN (Поля рулонной бумаги) |
DEFAULT (По умолчанию) |
Позволяет выбрать ширину полей для рулонной бумаги. DEFAULT: Ширина верхнего поля бумаги Premium Glossy Photo Paper (250), Premium Semigloss Photo Paper (250), и Premium Luster Photo Paper (260) равна 20 мм, а ширина нижнего поля равна 15 мм. TOP/BOTTOM 15 mm: Ширина верхнего и нижнего полей равна 15 мм, а ширина правого и левого полей равна 3 мм. TOP 35/BOTTOM 15 mm: Ширина верхнего поля равна 35 мм, нижнего - 15 мм, правого и левого - 3 мм. 15 mm: Ширина всех четырех полей равна 15 мм. 3 mm: Ширина всех четырех полей равна 3 мм. Область печати не изменяется даже при изменении полей. |
|
TOP/BOTTOM15mm (Верхнее/нижнее поле 15 мм) | ||
|
ТОР 35/BOTTOM 15 mm (Верхнее поле 35/Нижнее поле 15 мм) | ||
|
15 мм | ||
|
3 мм |
|
Параметр |
Значение |
Описание |
|
PAPER SIZE CHECK (Проверка размера бумаги) |
ON (Вкл.) |
Вы можете выбрать, будет ли выполняться проверка ширины бумаги. ON (Вкл.): Проверка ширины и верхнего края бумаги. OFF (Выкл.): Проверка ширины и верхнего края бумаги не выполняется. Принтер не прекращает печать, даже когда ширина бумаги не соответствует данным и печать может выйти за края бумаги. Поскольку это загрязняет внутреннюю поверхность принтера, для данного параметра рекомендуется выбрать значение ON (Вкл). В результате этого верхнее поле каждой страницы может стать шире. |
|
OFF (Выкл.) | ||
|
PAPER SKEW CHECK (Проверка перекоса бумаги) |
ON (Вкл.) |
ON (Вкл.): Если бумага заправлена неровно, на ЖК-дисплее появляется сообщение и принтер останавливает печать. OFF (Выкл.): Сообщение об ошибке не появляется, даже когда данные выходят за пределы бумаги, и принтер продолжает печать. Эта настройка доступны только для рулонной бумаги. |
|
OFF (Выкл.) | ||
|
REFRESH MARGIN (Обновить данные о полях) |
ON (Вкл.) |
Если выбрано значение ON (Вкл), принтер автоматически отрезает лишнюю область печати после выполнения печати без полей. |
|
OFF (Выкл.) | ||
|
AUTO NOZZLE CHECK (Автоматическая проверка дюз) |
ON (Вкл.): PERIODICALLY (Периодически) |
Принтер выполняет проверку дюз, и автоматически выполняет их прочистку, если обнаруживаются пропущенные точки. ON (Вкл.): PERIODICALLY Автоматическая проверка дюз выполняется периодически. ON (Вкл.): EVERY JOB проверка дюз выполняется перед каждым заданием печати. OFF (Выкл.) Проверка дюз не выполняется автоматически (исключение для некоторых операций). |
|
ON (Вкл.): EVERY JOB (Каждое задание) | ||
|
OFF (Выкл.) | ||
|
PRINT NOZZLE PATTERN (Шаблон проверки дюз) |
OFF (Выкл.) |
Если выбрано значение ON (Вкл), принтер печатает шаблон проверки дюз перед выполнением каждого задания или через каждые 10 страниц, в зависимости от установленных настроек. Эта настройка доступны только для рулонной бумаги. |
|
ON (Вкл.): EVERY PAGE (Каждая страница) | ||
|
ON (Вкл.): EVERY 10 PAGES (Каждые 10 страниц) |
|
Параметр |
Значение |
Описание |
|
CHANGE BLACK INK (Смена типа черных чернил) |
MANUAL (Вручную) |
Данная функция доступна при печати на бумаге, поддерживающей оба типа черных чернил (матовые и фото). В процессе смены типа черных чернил в драйвере принтера укажите, производить ли переключение между типами черных чернил автоматически (AUTO) или вручную (MANUAL). При выборе параметра AUTO, принтер автоматически переключает тип черных чернил, заданный в драйвере принтера, даже если тип черных чернил, заданный в драйвере, не совпадает с типом, заданным в принтере. При выборе параметра MANUAL, появляется сообщение с запросом о подтверджении. Если вы выберите продолжать печать, принтер переключит тип черных чернил на заданный в драйвере принтера и затем выполнит печать. При печати на бумаге, требующей определенного типа черных чернил, вы не можете устанавливать тип черных чернил в драйвере принтера, вне зависимости от значения данного параметра. В этом случае перед печатью вы должны установить тип черных чернил, совместимый с используемой бумагой, с панели управления принтера. |
|
AUTO (Автоматически) | ||
|
INITIALIZE SETTINGS (Инициализировать настройки) |
EXECUTE (Выполнить) |
Позволяет присвоить заводские значения всем параметрам в меню PRINTER SETUP (Настройки принтера). |
TEST PRINT (Тестовая печать)
|
Параметр |
Значение |
Описание |
|
NOZZLE CHECK (Проверка дюз) |
PRINT (Печать) |
Позволяет напечатать шаблон проверки дюз печатающей головки для каждого картриджа. |
|
STATUS SHEET (Страница проверки состояния) |
PRINT (Печать) |
Позволяет напечатать страницу проверки текущего состояния принтера. |
|
NETWORK STATUS SHEET (Страница проверки состояния сети) |
PRINT (Печать) |
Позволяет напечатать страницу проверки текущего состояния сети. |
|
JOB INFORMATION (Сведения о заданиях) |
PRINT (Печать) |
Позволяет напечатать информацию о заданиях, сохраненных в принтере (до 10 заданий печати). |
|
CUSTOM PAPER (Пользовательские параметры бумаги) |
PRINT (Печать) |
Позволяет распечатать информацию о пользовательских параметрах страницы, зарегистрированных в меню CUSTOM PAPER (Пользовательские параметры бумаги). |
MAINTENANCE (Сервис)
Позволяет выполнить техническое обслуживание, например, прочистку печатающей головки.
|
Параметр |
Значение |
Описание |
|
CUTTER ADJUSTMENT (Регулировка ножа) |
EXECUTE (Выполнить) |
Вы можете точно настраивать позицию обреза при печати на рулонной бумаге без полей со всех сторон. При использовании данной функции распечатывается шаблон настройки позиции обреза. Вы можете установить позицию обреза в промежутке от -120 до +120 mil (от -3,0 до +3,0 мм) с шагом в 8 mil (0,2 мм). |
|
CUTTER REPLACEMENT (Замена ножа) |
EXECUTE (Выполнить) |
Запускает операцию замены ножа. ds- См. раздел "Замена ножа для бумаги" на стр. 87 |
|
CLEANING (Очистка) |
NORMAL CLEANING (Обычная очистка) |
Позволяет выполнить обычную очистку. |
|
CLEAN COLOR PAIRS (Очистка цветовых пар) |
Вы можете выбирать дюзы для прочистки из следующих двуцветовых пар: C/VM, PK (MK)/LK, LLK/Y или VLM/LC. | |
|
POWER CLEANING (Усиленная очистка) |
Позволяет выполнить более эффективную, по сравнению с обычной, процедуру прочистки печатающей головки. | |
|
CLOCK SETTING (Настройка времени и даты) |
MM/DD/YY HH:MM (Месяц/Число/Год Часы:Минуты) |
Позволяет задать год, месяц, час и минуту. |
