Приступая к работе на Samsung CLX-3170

Установка аппаратного обеспечения

Выберите место для установки устройства в устойчивом положении. Это должна быть ровная, устойчивая поверхность с достаточным пространством для свободной циркуляции воздуха. Проследите за тем, чтобы осталось достаточно места для открытия крышек и лотков.

Устройство должно находиться в хорошо проветриваемом помещении, вдали от прямых солнечных лучей, источников тепла, холода и влаги. Не устанавливайте его у края стола.

Основные параметры устройства

Установите устройство на ровной устойчивой поверхности с уклоном не более 2 мм. В противном случае качество печати может измениться. На качество печати могут повлиять и картриджи (сдать картриджи в Москве, скупают картриджей дорого, кому сдать картриджи к принтерам, сдать картриджи, кто выкупит дороже, у кого скупают в Москве дорого, кому сдать партию оригинальных картриджей)

Вскройте упаковку устройства и проверьте ее содержимое.

Снимите ленту, которой перевязано устройство.

Загрузите бумагу и проверьте картриджи.

Подключите все кабели к устройству.

Включите устройство.

При перемещении устройства не наклоняйте и не переворачивайте его. В противном случае на его внутреннюю поверхность может высыпаться тонер, что приведет к повреждению устройства или ухудшению качества печати.

При отсутствии питания от сети работа данного оборудования невозможна.

Требования к системе

Перед началом установки проверьте, удовлетворяет ли используемая система следующим требованиям:

Windows

Устройство поддерживает следующие версии операционной системы Windows.

ОПЕРАЦИОННАЯ СИСТЕМА

ТРЕБОВАНИЯ (РЕКОМЕНДОВАННЫЕ)

ЦП

ОЗУ

СВОБОДНОЕ МЕСТО НА ЖЕСТКОМ ДИСКЕ

Windows 2000

Pentium II 400 МГц (Pentium III 933 МГц)

64 МБ (128 МБ)

600 МБ

Windows XP

Pentium III 933 МГц (Pentium IV 1 ГГц)

128 МБ (256 МБ)

1,5 ГБ

Windows Server 2003

Pentium III 933 МГц (Pentium IV 1 ГГц)

128 МБ (512 МБ)

1,25 ГБ-2 ГБ

Windows Server 2008

Pentium IV 1 ГГц (Pentium IV 2 ГГц)

512 МБ (2048 МБ)

10 ГБ

Windows Vista

Pentium IV 3 ГГц

512 МБ (1024 МБ)

15 ГБ

Windows 7

32- или 64-разрядный процессор Pentium IV с тактовой частотой 1 ГГц или выше

1 ГБ (2 ГБ)

16 ГБ

• Поддержка графики DirectX 9 и 128 Мб памяти (для использования темы Aero). • Привод DVD-R/W

Windows Server 2008 R2

Процессоры Pentium IV 1 ГГц (x86) или 1,4 ГГц (x64) (2 ГГц или выше)

512 МБ (2048 МБ)

10 ГБ

Минимальным требованием для всех операционных систем Windows является наличие Internet Explorer 6.0 или более поздней версии.

Для установки программного обеспечения необходимо иметь права администратора. Windows Terminal Services совместимы с этим устройством.

Macintosh

ОПЕРАЦИО ННАЯ СИСТЕМА

ТРЕБОВАНИЯ (РЕКОМЕНДОВАННЫЕ)

ЦП

ОЗУ

СВОБОДНОЕ МЕСТО НА ЖЕСТКОМ ДИСКЕ

Mac OS X 10. 4 или более ранняя

• Power PC G4/G5 ?tПроцессор Intel

• 128 Мб для системы на баЗе процессора Power PC под уиравлением Macintosh (512 Мб) • 512Мб для системы на баЗе процессора Intel под уиравлением Macintosh ( 1 ГБ)

1 ГБ

Mac OS X 10.5

• Процессор Power PC G4 /G5 с тактовой частотой не менее 867 МГц • Процессор Intel

512 MB (1 GB)

1 ГБ

Mac OS X 10.6

Процессор Intel

1 GB (2 GB)

1 ГБ

Linux

ПОЗ.

ТРЕБОВАНИЯ (РЕКОМЕНДОВАННЫЕ)

Операционная система

• RedHat 8.0, 9.0 (32бит) • RedHat Enterprise Linux WS 4, 5 (32/64бит) • Fedora Core 1 ~7 (32/64бит) • Mandrake 9.2 (32бит), 10.0, 10.1 (32/64бит) • Mandriva 2005, 2006, 2007 (32/64бит) • SuSE Linux 8.2, 9.0, 9.1 (32бит) • SuSE Linux 9.2, 9.3, 10.0, 10.1 10.2 (32/64бит) • SuSe Linux Enterprise Desktop 9, 10 (32/64бит) • Ubuntu 6.06, 6.10, 7.04 (32/64бит) • Debian 3.1, 4.0 (32/64бит)

ЦП

Pentium IV 2.4 МГц и выше

ОЗУ

512 Мб и выше

Свободное место на жестком диске

1 ГБ и выше

Для работы с отсканированными изображениями большого размера необходимо также зарезервировать раздел подкачки размером не менее 300 МБ.

Драйвер сканера Linux поддерживает максимальное оптическое разрешение.

Настройка сети

Для использования устройства в качестве сетевого принтера необходимо настроить на нем сетевые протоколы. Настроить основные параметры сети можно на панели управления устройства.

Поддерживаемые сетевые среды

В приведенной ниже таблице указаны поддерживаемые устройством элементы сетевого окружения.

Элемент

Требования

Сетевой интерфейс

• Ethernet 10/100 Base-TX

Сетевая операционная система

• Windows 2000/XP/2003/2008/Vista/7/ Server 2008 R2 • Различные версии ОС Linux • MAC OS 10.3-10.6

Сетевые протоколы

• TCP/IP • Standard TCP/IP • LPR • IPP/HTTP Bonjour • DHCP • BOOTP

Настройка сетевых протоколов на устройстве

Для настройки сетевых параметров TCP/IP выполните перечисленные ниже действия.

Подключите устройство к сети с помощью кабеля Ethernet RJ-45. Включите устройство.

Нажимайте кнопку Меню на панели управления до появления в нижней строке дисплея надписи Сеть, а затем нажмите кнопку ОК. Нажимайте стрелки влево/вправо до появления TCP/IP, а затем нажмите кнопку ОК.

Нажимайте стрелки влево/вправо до появления Статический, а затем нажмите кнопку ОК.

Нажимайте стрелки влево/вправо до появления IP-адрес, а затем нажмите кнопку ОК.

С цифровой клавиатуры введите число от 0 до 255 для обозначения байтов, используйте стрелки влево/вправо для перемещения между байтами.

Повторите это для каждого разряда адреса. Закончив ввод, нажмите кнопку ОК.

Повторите шаги 6 и 7 для настройки других параметров TCP/IP: маски подсети и адреса шлюза.

При отсутствии уверенности в том, какие значения следует указать, обратитесь к сетевому администратору.

Параметры сети также можно настроить с помощью программ администрирования сети.

SyncThru Web Admin Service. Это решение для управления устройством через Интернет, предназначенное для администраторов сети. SyncThru Web Admin Service представляет собой эффективное средство управления сетевыми устройствами, которое дает возможность удаленно контролировать работу сетевых принтеров и устранять неполадки из любой точки корпоративной интрасети.

- Настраивать параметры сети, необходимые для подключения устройства к различным сетевым средам.

- Выполнять индивидуальную настройку параметров устройства.

SetIP. Эта служебная программа позволяет выбрать сетевой интерфейс и вручную настроить IP-адреса для использования в протоколе TCP/IP.

Работа с программой SetIP

Данная программа предназначена для настройки сетевого IP-адреса с помощью MAC-адреса, который представляет собой серийный номер сетевой карты принтера или интерфейса. В частности, она позволяет администраторам сетей одновременно настроить несколько сетевых IP-адресов.

Программу SetIP можно использовать только при условии, что устройство подключено к сети.

Следующая процедура проводится в системе под управлением Windows XP.

Установка программы

1. Вставьте компакт-диск, входящий в комплект поставки устройства, в дисковод для компакт-дисков. Если компакт-диск с драйверами запустится автоматически, закройте окно.

2. Запустите Проводник Windows и выберите диск X (X — имя дисковода для компакт-дисков).

3. Дважды щелкните Приложение > SetIP.

4. Чтобы запустить установку программы, дважды щелкните Setup.exe.

5. Щелкните кнопку OK.

При необходимости выберите язык в раскрывающемся списке.

6. При выполнении установки следуйте инструкциям в окне.

Запуск программы

1. Напечатайте отчет о сетевых параметрах устройства. В отчете содержится MAC-адрес устройства.

2. В меню Windows Пуск выберите Все программы > Samsung Network Printer Utilities > SetIP > SetIP.

3. Щелкните 0 в окне SetIP, чтобы открыть окно настройки TCP/IP.

4. Введите MAC-адрес сетевой карты, IP-адрес, маску подсети, заданный по умолчанию шлюз, затем нажмите Применить.

Вводите компоненты MAC-адреса через двоеточие (:).

5. Для печати информации о сетевых настройках устройства нажмите OK. Подтвердите внесенные изменения.

6. Щелкните кнопку Выход.

Установка программного обеспечения

Для печати необходимо установить программное обеспечение устройства. К программному обеспечению относятся драйверы, приложения и другие программы, упрощающие работу пользователя. Следующая процедура проводится в системе под управлением Windows XP.

• Следующую процедуру необходимо выполнить, если устройство используется в качестве сетевого. Если требуется подключить принтер с помощью кабеля USB, обратитесь к разделу Программное обеспечение.

Процесс установки, а также выводимые в ходе установки окна различаются в зависимости от версии операционной системы, набора функций принтера и используемого интерфейса.

1. Подключите к устройству сетевой кабель.

2. Завершите настройку сетевых параметров устройства. Перед началом установки закройте все приложения.

3. Вставьте компакт-диск с программным обеспечением принтера в привод для компакт-дисков.

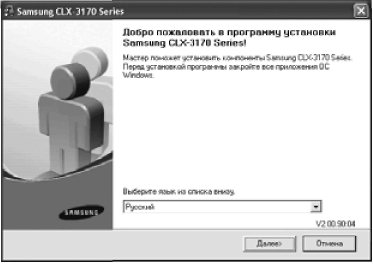

Компакт-диск автоматически запустится, откроется окно установки.

Если окно установки не открылось, выберите Пуск > Выполнить.

Введите X:\Setup.exe, заменив «X» буквой, назначенной приводу компакт-дисков, и нажмите кнопку OK.

В Windows Vista, Windows 7 и Windows Server 2008 R2, щелкните Пуск > Все программы > Стандартные > Выполнить и введите X:\Setup.exe.

При появлении в Windows Vista, Windows 7 и Windows Server 2008 R2, окна Автозапуск нажмите Выполнить Setup.exe в поле Установить или выполнить программу и затем Продолжить в окне Контроль учетных записей пользователей.

4. Щелкните кнопку Далее.

Если производится переустановка драйвера, вид окна может незначительно отличаться от приведенного выше.

5. Выберите вариант Обычная установка для сетевого принтера и щелкните кнопку Далее.

6. На экране появится список доступных сетевых устройств. Выберите в списке принтер, который требуется установить, и щелкните кнопку Далее.

Если нужное устройство в списке отсутствует, щелкните кнопку Обновить, чтобы обновить список, или выберите Добавьте порт TCP/IP, чтобы добавить его в список. Чтобы добавить сетевой принтер, введите имя порта и IP-адрес устройства. Для проверки IP- или MAC-адреса устройства напечатайте страницу сетевой конфигурации.

Чтобы найти общий сетевой принтер (путь UNC), выберите Общий принтер (UNC) и введите общее имя вручную либо щелкните кнопку Обзор, чтобы найти общий принтер.

Если не известно, какой IP-адрес нужно указать, обратитесь к сетевомуЕслине администратору или распечатайте информацию о сети .

После завершения установки появится окно с предложением напечатать тестовую страницу и зарегистрироваться в качестве пользователя устройства Samsung, чтобы получать сообщения от компании Samsung. Для этого необходимо установить соответствующий(ие) флажок(и) и нажать Готово.

• Если после установки принтер не работает надлежащим образом, попробуйте переустановить драйвер.

В процессе установки драйвера принтера программа установки драйвера автоматически определит языковые и региональные настройки операционной системы и установит размер бумаги по умолчанию. Если используются другие параметры системы, измените размер бумаги на тот, который обычно используется. По окончании установки перейдите к разделу свойств принтера, чтобы изменить размер бумаги.

Основные параметры устройства

После завершения установки можно установить параметры принтера, предусмотренные по умолчанию. Если необходимо установить или изменить значения параметров, обратитесь к следующему разделу.

Поправка на высоту

На качество печати влияет атмосферное давление, которое определяется высотой расположения устройства над уровнем моря. Следующие инструкции помогут добиться наилучшего качества печати.

Перед установкой параметра высоты узнайте, на какой высоте эксплуатируется устройство.

1. Убедитесь, что драйвер принтера установлен с компакт-диска с программным обеспечением принтера.

2. Дважды щелкните значок Smart Panel на панели задач Windows (или области уведомлений в Linux).

Вы также можете щелкнуть Smart Panel на панели состояния в Mac OC X.

3. Щелкните кнопку Настройки принтера.

4. Щелкните Настройка, затем — Поправка на высоту. Выберите нужное значение в раскрывающемся списке и щелкните кнопку Применить.

Если устройство подключено к сети, автоматически появится окно SyncThru Web Service. Щелкните Параметры устройства > Настройка (или Настройка) > Над ур. моря.

Выберите соответствующее значение высоты и щелкните Применить.

Изменение языка сообщений на дисплее

Чтобы изменить язык сообщений на дисплее панели управления, выполните следующие действия.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Настройка, нажмите кнопку ОК.

3. Нажимайте стрелки влево/вправо до появления Язык, а затем нажмите кнопку ОК.

4. С помощью стрелки влево/вправо выберите требуемый язык и нажмите ОК.

5. Нажмите Стоп/Сброс для возврата в режим готовности.

Установка даты и времени

Когда устройство включено и готово к работе, на дисплее отображаются текущие дата и время. Модели CLX-3170FN/CLX-3175FN будут печатать дату и время на всех факсах.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Настройка, нажмите кнопку ОК.

3. Нажимайте стрелки влево/вправо, до появления Дата и время, а затем нажмите кнопку ОК.

4. Введите правильные время и дату с цифровой клавиатуры. Месяц = 01-12

День = 01-31

Год = необходимо ввести 4 цифры Часы = 01-12 (12-часовой формат) 00-23 (24-часовой формат) Минуты = 00-59

Формат вывода даты в разных странах может различаться. С помощью стрелки влево/вправо можно передвинуть курсор на цифру, которую требуется изменить, и ввести новое значение.

5. Чтобы выбрать AM или PM при использовании 12-часового формата времени, нажмите *, # или любую кнопку с цифрой. Если курсор находится не под индикатором AM или PM, нажатие кнопки * или # позволяет сразу переместить его под нужный индикатор.

Часы можно перевести в 24-часовой формат (т. е. один час пополудни будет отображаться как 13:00).

6. Нажмите кнопку ОК для сохранения времени и даты.

При вводе неверного значения на дисплее отображается сообщение Недопустимо, и устройство не переходит к следующему шагу. В этом случае нужно просто ввести правильное значение.

7. Нажмите Стоп/Сброс для возврата в режим готовности.

Изменение формата отображения времени

Можно задать отображение текущего времени на устройстве в 12- или 24-часовом формате.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Настройка, нажмите кнопку ОК.

3. Нажимайте стрелки влево/вправо, до появления Режим часов, а затем нажмите кнопку ОК.

4. С помощью стрелки влево/вправо выберите другой режим и нажмите кнопку ОК.

5. Нажмите Стоп/Сброс для возврата в режим готовности.

Изменение заданного по умолчанию режима

Для устройства предварительно задан режим копирования. Заданный по умолчанию режим можно переключить на режим факса.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Настройка, нажмите кнопку ОК.

3. Нажимайте стрелки влево/вправо, до появления Реж. по умолч., а затем нажмите кнопку ОК.

4. С помощью стрелки влево/вправо выберите необходимый язык и нажмите ОК.

5. Нажмите Стоп/Сброс для возврата в режим готовности.

Настройка звуков

Можно настроить следующие звуки:

• Звук клавиш. Включение и выключение звука при нажатии клавиш. Если для этого параметра установлено значение Вкл., каждый раз при нажатии кнопки будет звучать сигнал.

• Сигнал. Включение и выключение звукового сигнала оповещения. Если для этого параметра установлено значение Вкл., при возникновении ошибки или завершении сеанса факсимильной связи раздается тональный сигнал оповещения.

• Динамик. Включение или выключение громкого воспроизведения сигналов телефонной линии (тональный сигнал готовности линии или тональный сигнал факса) через динамик. Если для этого параметра установлено значение Связь, то динамик включен до получения ответа от удаленного устройства.

Уровень громкости можно настроить с помощью параметра Набор без cнятия трубки.

• Звонок. Регулировка громкости звонка. Для громкости звонка можно задать значения Выкл., Низкое, Сред. и Высокое.

Динамик, звонок, звук клавиш и звук сигнала

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Нажимайте стрелки влево/вправо, до появления Звук/громкость, а затем нажмите кнопку ОК.

3. С помощью стрелки влево/вправо выберите вариант звукового сигнала и нажмите ОК.

С помощью стрелки влево/вправо выберите требуемое состояние или громкость звукового сигнала и нажмите кнопку ОК. При необходимости повторите шаги с 3 по 5 для настройки других звуковых сигналов. 6. Нажмите Стоп/Сброс для возврата в режим готовности.

Громкость динамика для набора без cнятия трубки

1. Нажмите кнопку Набор без cнятия трубки. Дождитесь гудка из динамика.

2. С помощью стрелки влево/вправо выберите требуемую громкость.

3. Нажмите Стоп/Сброс, чтобы сохранить изменения и вернуться в режим ожидания.

Настраивать громкость динамика можно, только когда устройство подключено к телефонной линии.

Ввод символов с цифровой клавиатуры

При выполнении различных задач может потребоваться вводить имена и номера. Например, при настройке устройства вводится номер факса, а также имя пользователя или название компании. При сохранении в памяти номеров факсов или адресов электронной почты можно также ввести соответствующие имена.

Ввод алфавитно-цифровых символов

1. Найдите кнопку, над которой изображен соответствующий символ. Нажимайте ее до появления нужного символа на дисплее. Например, чтобы ввести букву O, нажимайте клавишу 6, помеченную буквами MNO.

С каждым нажатием кнопки 6 на дисплее по очереди появляются символы M, N, O, m, n, o и в конце 6.

Можно вставлять специальные символы, например пробел, знак «плюс» и т. д.

2. Чтобы ввести дополнительные символы, повторите шаг 1. Если следующая буква изображена на той же клавише, передвиньте курсор стрелками влево/вправо и нажмите клавишу с нужной буквой. Курсор передвинется вправо, и на дисплее появится следующая буква.

Для ввода пробела дважды нажмите клавишу 1.

3. Завершив ввод букв, нажмите кнопку ОК.

Исправление номеров или имен

Если вы ошибетесь при вводе имени или номера, нажимайте стрелки влево/вправо для удаления последних цифры или символа. Затем введите правильную цифру или нужный символ.

Вставка паузы

Иногда перед набором номера требуется ввести код доступа (например, 9) и дождаться второго гудка на линии. В этом случае в номер телефона необходимо вставить паузу. При вводе номера быстрого набора можно вставить паузу.

Для вставки паузы при вводе телефонного номера нажмите в нужном месте кнопку Повторный набор/Пауза. На дисплее в соответствующем месте появится символ «-».

Использование режимов экономии

Режим энергосбережения

Режим энергосбережения позволяет снизить потребление электроэнергии устройством во время простоя. При включении этого режима можно указать, через какой интервал времени после выполнения задания устройство перейдет в режим пониженного энергопотребления.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Настройка, нажмите кнопку ОК.

3. Нажимайте стрелки влево/вправо, до появления Энергосбереж., а затем нажмите кнопку ОК.

4. С помощью стрелки влево/вправо установите требуемое время и нажмите ОК.

5. Нажмите Стоп/Сброс для возврата в режим готовности.

Автопродолжение

Этот параметр позволяет продолжить или отменить печать, если размер бумаги, заданный в параметрах настройки устройства, и фактический размер бумаги в лотке не совпадают.

1. Нажимайте кнопку Меню до появления пункта Настр. сист. в нижней строке дисплея, затем нажмите кнопку ОК.

2. Когда появится надпись Настройка, нажмите кнопку ОК.

3. Нажимайте стрелки влево/вправо до появления Авто продол ж., а затем нажмите кнопку ОК.

4. При помощи стрелки влево/вправо выберите вариант переплета.

• Вкл. При несовпадении размера принтера в параметрах настройки и лотке печать автоматически возобновляется по истечении заданного интервала времени. Оформить заказ можно здесь.

• Выкл. При несовпадении размера бумаги в настройках и лотке печать не возобновляется до тех пор, пока не будет нажата кнопка Старт-Черно-белая или Старт-Цветная на панели управления.

5. Нажмите кнопку ОК, чтобы сохранить выбранное значение.

6. Нажмите Стоп/Сброс для возврата в режим готовности.

<<<назад далее>>>



при использовании материалов ссылка на сайт www.awella.ru обязательна
