Введение в принтер Samsung CLX-3300/3305
Вид спереди
|
2 |
Ручка |
8 |
Контейнер для отработанного тонера |
|
3 |
Лоток |
9 |
Блок переноса изображения |
|
4 |
Передняя крышка |
10 |
Модуль сканирования 8 |
|
5 |
Подставка выходного лотка |
11 |
Порт USB |
|
6 |
Панель управления |
12 |
Стекло экспонирования |
Крышка сканера

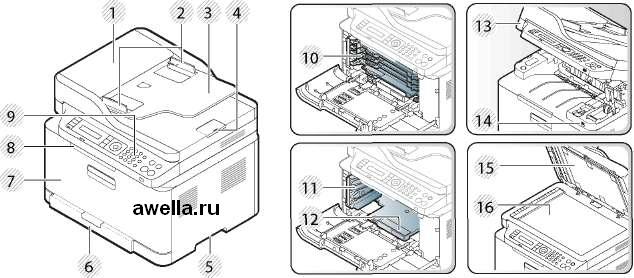

Картриджи
|
1 |
Крышка устройства подачи документов |
9 |
Панель управления |
|
2 |
Устройство подачи документов с направляющими |
10 |
Картридж |
|
3 |
Входной лоток устройства подачи документов |
11 |
Контейнер для отработанного тонера |
|
4 |
Выходная опора устройства подачи документов |
12 |
Блок переноса изображения |
|
5 |
Ручка |
13 |
Модуль сканирования8 b |
|
6 |
Лоток |
14 |
Порт USB |
|
7 |
Передняя крышка |
15 |
Крышка сканера |
|
8 |
Выходной лоток для документов |
16 |
Стекло экспонирования |

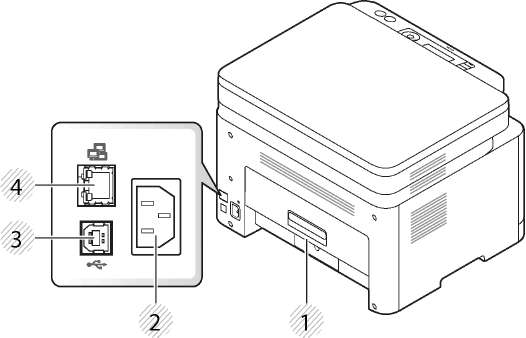

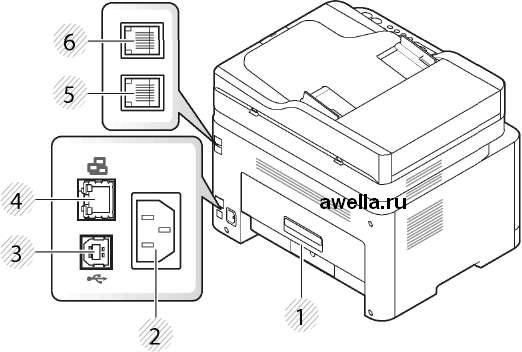

Вид сзади
|
1 |
Задняя крышка |
3 |
Порт USB |
|
2 |
Разъем для шнура питания |
4 |
Сетевой порта |
|
1 |
Задняя крышка |
5 |
Разъем телефонной линии (LINE) |
|
2 |
Разъем для шнура питания |
6 |
Телефонный разъем расширения (ЕХТ.) |
|
3 |
Порт USB |
