Замена материалов для печати на принтере Oki C5600
Ожидаемый срок службы должен составлять:
> Тонер:
Начальный картридж:
Принтер поставляется с запасом голубого, пурпурного, желтого и черного тонера, достаточным для печати 2250 страниц формата А4. При этом объем тонера в расчете на 750 страниц формата А4 тратится на заполнение печатного барабана (оставшийся - на печать 1500 страниц формата A4 при 5% плотности печати).
Плотность печати 2,5% страницы A4 (данного цвета)
Черный Голубой Розовый Желтый
> Печатный барабан: около 20.000 страниц (рассчитано для типичной печати офисных документов, когда 20% работ составляет печать 1 страницы, 30% - печать 3-страничных документов и 50% - работы из 15 страниц и более).
> Транспортный ремень около 60.000 страниц формата A4.
> Печка: около 60.000 страниц формата A4.
|
C5600
|
12.000
|
6.000
|
3.000
|
|
C5800
|
12.000
|
6.000
|
3.000
|
|
C5600
|
4.000
|
2.000
|
1.000
|
|
C5800
|
10.000
|
5.000
|
2.500
|
|
C5600
|
4.000
|
2.000
|
1.000
|
|
C5800
|
10.000
|
5.000
|
2.500
|
|
C5600
|
4.000
|
2.000
|
1.000
|
|
C5800
|
10.000
|
5.000
|
2.500
|
Подробности заказа
|
ЭЛЕМЕНТ
|
СРОК СЛУЖБЫ
|
ЗАКАЗ №.
|
|
Тонер, C5800, черный
|
6.000 A4 при 5%
|
43324424
|
|
Тонер, C5800, голубой
|
5.000 A4 при 5%
|
43324423
|
|
Тонер, C5800, розовый
|
5.000 A4 при 5%
|
43324422
|
|
Тонер, C5800, желтый
|
5.000 A4 при 5%
|
43324421
|
|
Тонер, C5600, черный
|
6.000 A4 при 5%
|
43324408
|
|
Тонер, C5600, голубой
|
2.000 A4 при 5%
|
43381907
|
|
Тонер, C5600, розовый
|
2.000 A4 при 5%
|
43381906
|
|
Тонер, C5600, желтый
|
2.000 A4 при 5%
|
43381905
|
|
Печатный барабан, C5800, черный
|
20.000 страниц A4*
|
43381724
|
|
Печатный барабан, C5800, голубой
|
20.000 страниц A4*
|
43381723
|
|
Печатный барабан, C5800, розовый
|
20.000 страниц A4*
|
43381722
|
|
Печатный барабан, C5800, желтый
|
20.000 страниц A4*
|
43381721
|
|
Печатный барабан, C5600, черный
|
20.000 страниц A4*
|
43381708
|
|
Печатный барабан, C5600, голубой
|
20.000 страниц A4*
|
43381707
|
|
Печатный барабан, C5600, розовый
|
20.000 страниц A4*
|
43381706
|
|
Печатный барабан, C5600, желтый
|
20.000 страниц A4*
|
43381705
|
|
Печка
|
60.000 страниц A4*
|
43363203
|
|
Транспортный ремень
|
60.000 A4 при 3 стр. на задание
|
43363402
|
Замена картриджа
Во избежание потери тонера и возможных ошибок датчика тонера не производите замену до появления сообщения "TONER EMPTY" (ТОНЕР ПУСТ).
Тонер, используемый в данном принтере, представляет собой очень сильно измельченный порошок. Он содержится в 4 картриджах, в каждом из которых находится свой цвет: голубой, розовый, жёлтый и чёрный.
Подготовьте лист бумаги, куда вы сможете уложить использованный после установки нового.
Старый следует выбрасывать в пакете из-под нового. Следуйте всем указаниям и действующим рекомендациям, касающимся утилизации подобных продуктов.
При просыпании порошка тонера аккуратно стряхните его. Если этого недостаточно, удалите оставшийся тонер холодной влажной тряпкой.
Не пользуйтесь горячей водой и никогда не используйте растворители. Они могут сделать пятна несмываемыми.
При вдыхании тонера или при его попадании в глаза выпейте немного воды или промойте глаза большим количеством холодной воды. Немедленно обратитесь за медицинской помощью.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
1. Нажмите кнопку открывания верхней крышки и полностью откройте верхнюю крышку принтера.
Если принтер был включен, то печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.
2. Заметьте положение.
|
1. Голубой
|
2. Розовый
|
|
3. Желтый
|
4. Черный
|
(a) Потяните цветной рычаг высвобождения тонера (1) в направлении передней части принтера.
3. Приподнимите правый край и потяните вправо для освобождения левого края, как показано на рисунке. Извлеките из принтера.
4. Аккуратно положите на лист бумаги для предотвращения загрязнения мебели тонером.
5. Достаньте новый из коробки, но временно оставьте упаковку на месте.
6. Аккуратно встряхните новый из стороны в сторону для высвобождения и равномерного распределения тонера.
7.
8.

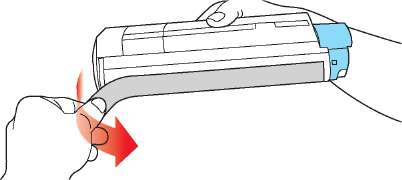

Удалите упаковочный материал и липкую ленту с нижней поверхности.

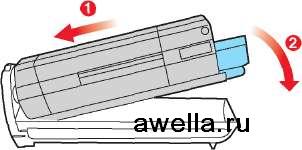

9. Удерживая его за середину верхней части с цветным рычагом, направленным вправо, опустите его на блок печатного барабана, из которого был извлечен старый.
Вставьте сначала левый край в блок печатного барабана, прижимая его против пружины блока барабана, а затем опустите в блок правый торец.
10. Мягко нажмите на него, чтобы обеспечить его жесткую фиксацию, и нажмите на цветной рычаг (1) в направлении тыльной части принтера. Это заблокирует его на месте и освободит тонер в блок печатного барабана.
11. В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.
Замена печатного барабана
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
Элемент чувствителен к статическому электричеству, обращаться осторожно.
В принтере установлены четыре печатных барабана: голубой, розовый, желтый и черный.
1. Нажмите кнопку открывания верхней крышки и полностью откройте верхнюю крышку принтера.
Если принтер включен, печка может быть горячей. Эта зона четко обозначена. Не касайтесь ее.
2. Заметьте положение.
|
1. Голубой
|
2. Розовый
|
|
3. Желтый
|
4. Черный
|
3. Удерживая печатный барабан за середину верхней части, поднимите его вверх и извлеките из принтера.
4. Аккуратно положите на лист бумаги для предотвращения загрязнения мебели тонером и повреждения зеленой поверхности барабана.
Зеленая поверхность печатного барабана в основании очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию обычного комнатного освещения более, чем на 5 минут. Если барабан должен находиться вне принтера более указанного времени, то поместите его внутрь черного пластикового пакета, чтобы предохранить его от попадания света. Никогда не подвергайте барабан воздействию прямого солнечного света или очень яркого комнатного освещения.
5. Поместите цветным рычагом (1) вправо и потяните его на себя.
6. Поднимите правый конец и потяните вправо для освобождения левого торца как показано, и извлеките из принтера. Положите на лист бумаги во избежание загрязнения мебели.
7. Достаньте новый барабан из упаковки и положите его на лист бумаги, как и старый. Держите его точно так же, как старый.
8. Поместите его в новый печатный барабан, как показано на рисунке. Сначала вставьте левый торец, затем опустите правый торец. (При этом нет необходимости в установке нового за исключением случаев, когда в нем остается очень мало тонера.)
9. Поверните цветной рычаг освобождения (1) от себя для фиксации в новом печатном барабане и освобождения тонера внутри него.
10. Удерживая полностью собранный блок за середину верхней части, опустите его на место в принтере, направляя штырьки с каждой стороны в соответствующие пазы по обеим сторонам внутри принтера.
11. В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.
Если необходима перевозка принтера по любой причине, то предварительно извлеките печатные барабаны и поместите их в поставляемые пакеты. Это позволит избежать просыпания тонера.
Замена транспортного ремня
Транспортный ремень находится под четырьмя печатными барабанами. Этот блок требует замены примерно после каждых 60.000 страниц.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
1. Нажмите кнопку открывания верхней крышки и полностью откройте верхнюю крышку принтера.
Если принтер включен, печка может быть горячей. I Эта зона четко обозначена. Не касайтесь ее.
2. Заметьте положение. Важно вернуть их на место в том же порядке.
|
1. Голубой
|
2. Розовый
|
|
3. Желтый
|
4. Черный
|
3. Извлеките из принтера каждый из блоков печатного барабана и поместите их на надежной поверхности вдали от прямых источников тепла и света.
Зеленая поверхность печатного барабана очень нежная и чувствительна к свету. Не касайтесь ее и не подвергайте воздействию обычного комнатного освещения более, чем на 5 минут. Если барабан должен находиться вне принтера более указанного времени, то поместите внутрь черного пластикового пакета, чтобы предохранить его от попадания света. Никогда не подвергайте барабан воздействию прямого солнечного света или очень яркого комнатного освещения.
4. Найдите два замочка (5) с каждой стороны ремня и ручку для поднимания (6) у переднего края.
5. Поверните оба замочка на 90° влево. Это освободит ремень от шасси принтера.
6. Потяните ручку (6) вверх, так чтобы ремень отклонился вперед и вверх, и вытащите ремень из принтера.
7. Опустите новый ремень на место так, чтобы ручка была впереди, а шестеренка привода - в задней части принтера. Установите шестерню привода напротив шестерни в задней левой части принтера и опустите транспортный ремень вниз.
8. Поверните оба замочка (5) на 90° вправо до защелкивания. Это надежно зафиксирует транспортный ремень на месте.
9. Установите на место четыре печатных барабана в той же самой последовательности, в какой они были извлечены: голубой (ближайший к заднему краю), розовый, желтый и черный (ближайший к переднему краю).
10. В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.
Замена печки
Печка располагается внутри принтера сразу за четырьмя блоками печатных барабанов.
Если принтер был включен, то печка может быть горячей. Обращайтесь с печкой с максимальной осторожностью, держите ее только за ручки, которые должны быть слегка теплыми при прикосновении. Предупреждающая этикетка четко обозначает область. При наличии сомнений выключите принтер и подождите не менее 10 минут для охлаждения печки, и только после этого откройте крышку принтера.
Выключите принтер и подождите 10 минут, пока охладится печка, и только после этого откройте крышку.
1. Нажмите кнопку открывания верхней крышки и полностью откройте верхнюю крышку принтера.

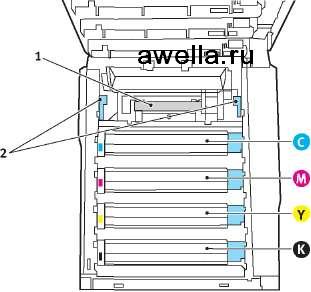

2. Найдите ручку печки (1) вверху блока печки.

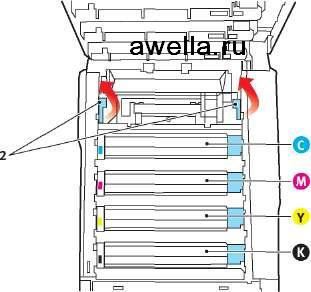

Потяните два рычага, удерживающих печку (2), в направлении передней части принтера, так чтобы они заняли вертикальное положенипе.
Удерживая печку за ручку (1), поднимите ее и извлеките из принтера. Если печка все еще теплая, поместите ее на ровную поверхность, которая не будет повреждена от тепла.
Достаньте новую печку из упаковки и удалите транспортировочный материал.

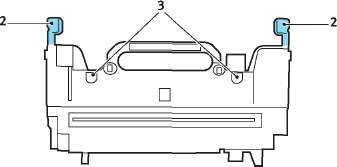

Удерживая новую печку за ручки, убедитесь что она занимает правильное положение. Удерживающие рычаги (2) должны быть в вертикальном положении, а два позиционирующих выступа (3) должны быть направлены к вам.
Опустите печку в принтер, направляя два выступа (3) в прорези в металлической перегородке, которая отделяет область печки от области печатных барабанов.
Переместите два удерживающих рычага (2) в направлении тыльной части принтера для фиксации печки на месте.
В заключение закройте верхнюю крышку и сильно нажмите на нее с двух сторон для закрывания защелок.
Чистка светодиодной головки
Если печать не выглядит четкой, имеет белые полосы или текст расплывчат, то необходимо протереть светодиодную головку.
1. Выключите принтер и откройте верхнюю крышку.
2. Аккуратно протрите поверхность светодиодной головки средством для чистки светодиодных линз или мягкой тканью.
Не протирайте светодиодные головки метиловым спиртом или другими растворителями, так как это может повредить поверхность линз.
3. Закройте верхнюю крышку.
