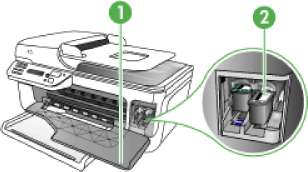

1

Порт универсальной

последовательной шины (USB)

2

Подвод питания

3

1-LINE (факс)

4

2-EXT (телефон)

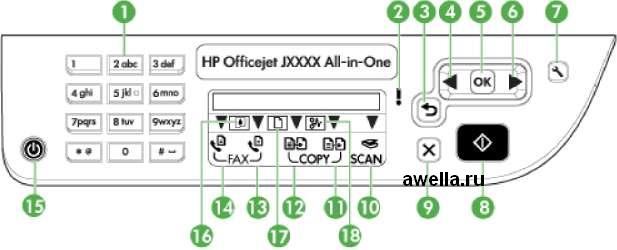

Поз.

Название и описание

1

Клавиатура: Ввод значений.

2

Индикатор Внимание: Означает наличие ошибки.

3

кнопка Назад: Возвращает назад к предыдущим настройкам или на верхний уровень меню.

4

Стрелка влево: Осуществляет навигацию по настройкам в меню.

5

кнопка OK: Выбирает текущее меню или значение.

Поз.

Название и описание

6

Стрелка направо: Осуществляет навигацию по настройкам в меню в обратном направлении.

7

Настройка: Oткрытие меню Настройка с целью создания отчетов и настройки прочих параметров обслуживания, а также открытия меню Справки. Раздел, выбранный в меню Справка, открывает справочное окно на экране компьютера.

8

Пуск: Запускает задачи копирования, отправки факса или сканирования. Нажатие кнопки Пуск обрабатывает задачу в соответствии с выбранной функцией.

9

Отмена: Прекращение выполнения задания, выход из меню или выход из настройки параметров.

10

Индикатор функции сканирования

11

Индикатор функции цветного сканирования

12

Индикатор функции черно-белого сканирования

13

Индикатор функции цветного факса

14

Индикатор функции черно-белого факса

15

Питание: Включение или выключение аппарата. Когда аппарат включен, горит кнопка Вкл. Во время выполнения задания индикатор мигает.

Когда аппарат выключен, сохраняется незначительное энергопотребление. Чтобы полностью прекратить энергопотребление, отключите аппарат, а затем отсоедините от стенной розетки шнур питания.

16

Индикатор низкого уровня чернил

17

Индикатор загрузки оригинала

18

Индикатор замятия бумаги
