Копирование на Samsung SCX-4321/4521

Загрузка бумаги для копирования

Материалы печати, копирования и приема факсов загружаются одинаковым способом.

Для копирования можно использовать только материалы для печати формата Letter, A4, Legal, Folio, Executive, B5, A5 или A6.

Подготовка документа

Для копирования, сканирования и отправки факса документы можно загружать в автоподатчик или на стекло экспонирования. С помощью автоподатчика можно загружать до 30 документов (высокосортная бумага 75 г/м2) в одном задании. На стекло экспонирования можно поместить только один лист.

При работе с автоподатчиком соблюдайте следующие рекомендации.

• Не загружайте документы размером менее 142 x 148 мм или более 216 x 356 мм.

• Не следует загружать в автоподатчик:

- копировальную бумагу или бумагу с копировальным слоем;

- мелованную бумагу;

- плюр (тонкую гладкую бумагу);

- мятую или согнутую бумагу;

- скрученную бумагу;

- надорванную бумагу.

• Перед загрузкой в устройство следует удалить с бумаги скрепки и скобки.

• Убедитесь, что чернила, клей или корректурная жидкость, нанесенные на бумагу, высохли.

• Не загружайте бумагу различного размера и плотности.

• Не загружайте буклеты, брошюры, прозрачные пленки и другие нестандартные материалы.

Копирование с использованием стекла экспонирования

1 Откройте крышку стекла экспонирования.

2 Поместите документ на стекло экспонирования лицевой стороной вниз и совместите его с метками в левом верхнем углу стекла.

Убедитесь, что в автоподатчике нет документов. В первую очередь сканируются документы, расположенные в автоподатчике, а не на стекле экспонирования.

3 Закройте крышку стекла экспонирования.

• Во избежание повреждений соблюдайте осторожность при закрытии крышки стекла экспонирования.

• При копировании с открытой крышкой снижается качество печати и увеличивается расход тонера (сдать картриджи, скупка картриджей, продать картриджи дорого, у кого скупка картриджей дорого, куда можно продать картриджи дорого, скупка оригинальных картриджей, продать новые картриджи в скупку, сдать новые оригинальные картриджи цена, продать дорого).

• При копировании страницы книги или журнала начинайте копирование с открытой крышкой.

4 Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления.

Для сброса настроек нажмите кнопку Стоп/Сброс.

5 При необходимости можно использовать особые функции, такие как масштабирование по размеру страницы, клонирование, печать плакатов и копирование удостоверений.

6 Нажмите кнопку Старт, чтобы начать копирование. Информация о ходе копирования выводится на дисплей.

• Задание копирования можно отменить в процессе его выполнения. Для остановки копирования нажмите кнопку Стоп/Сброс.

• Пыль на стекле экспонирования приводит к появлению черных пятен на копиях. Стекло всегда должно быть чистым.

• Для наилучшего качества сканирования, особенно если документы содержат цветные или черно-белые изображения, используйте стекло экспонирования.

Копирование с использованием автоподатчика

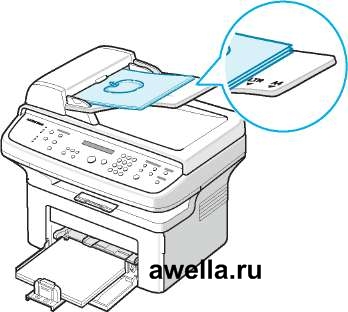

1 Поместите документ лицевой стороной вверх в автоподатчик. Можно загрузить до 30 листов одновременно. Нижний конец пачки бумаги должен совпадать с отметкой размера бумаги на лотке документов.

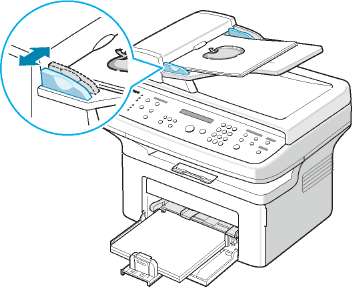

2 Установите ограничители по размеру документа.

3 С помощью кнопок панели управления задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа.

Для сброса настроек нажмите кнопку Стоп/Сброс.

4 Можно использовать специальные функции, такие как разбор по копиям и печать 2 или 4 копий на одной стороне листа.

5 Нажмите кнопку Старт, чтобы начать копирование. Информация о ходе копирования выводится на дисплей.

При попадании пыли на стекло автоподатчика на копиях могут появиться черные полосы. Стекло всегда должно быть чистым.

Задание параметров копирования

С помощью кнопок на панели управления можно задать следующие основные параметры копирования: яркость, тип документа, размер копии и число копий. Задайте параметры текущего задания, после чего нажмите кнопку Старт, чтобы начать копирование.

При нажатии кнопки Стоп/Сброс в процессе задания параметров копирования все текущие значения параметров копирования сбрасываются и заменяются значениями по умолчанию. Эти параметры могут также быть перезаписаны значениями по умолчанию после завершения выполняющегося копирования.

Яркость

Настройка яркости позволяет сделать копии документа, содержащего слишком тусклые или темные изображения, более удобными для чтения.

Чтобы настроить контрастность, нажмите кнопку Яpкocть.

При каждом нажатии кнопки загорается индикатор, соответствующий выбранному режиму.

Имеются следующие режимы регулирования контрастности.

• Светлее: для темных изображений.

• Стандарт: для обычных документов, напечатанных на машинке или на принтере.

• Темнeе: для светлых изображений и документов с карандашными пометками.

Изначальный тип

Параметр «Изначальный тип» позволяет улучшить качество копии, указав тип исходного документа для текущего задания.

Для выбора типа документа нажмите кнопку Исходный тип.

При каждом нажатии кнопки загорается индикатор, соответствующий выбранному режиму.

Существуют следующие режимы изображения.

• Текст: для документов, содержащих в основном текст.

• Текст/Фото: для документов, содержащих текст и фотографии.

• Фото: для копирования фотографий.

При копировании документа с цветным фоном (например, страницы журнала или каталога) фон может отображаться в копии. Для печати документа без фона установите для параметра Яpкocть значение Светлее, а для параметра Исходный тип значение Текст.

Масштабирование при копировании

Кнопка Уменьшить/ Увеличить позволяет выбрать масштаб копирования документов в пределах от 25 % до 400 % при использовании стекла экспонирования и в пределах от 25 % до 100 % при загрузке через автоподатчик. Обратите внимание на то, что диапазон коэффициентов масштабирования зависит от способа загрузки документа.

Чтобы выбрать один из заранее установленных размеров копии, выполните следующие действия.

1 Нажмите кнопку Уменьшить/Увеличить.

В нижней строке дисплея отображается значение по умолчанию.

2 Выберите нужный размер кнопкой Уменьшить/Увеличить или кнопками прокрутки .

3 Нажмите кнопку Ввод, чтобы сохранить изменения.

Чтобы задать точный размер копии, выполните следующие действия.

1 Нажмите кнопку Уменьшить/Увеличить.

2 Кнопкой Уменьшить/Увеличить или кнопками прокрутки выберите пункт «Другой: 25-100 %» или «Другой: 25-400 %». Нажмите кнопку Ввод.

3 Выберите нужный размер копии с помощью кнопок прокрутки

Для быстрого перехода к нужному значению нажмите и удерживайте кнопку.

Для SCX-4521F можно ввести значение при помощи цифровой клавиатуры.

4 Нажмите кнопку Ввод, чтобы сохранить изменения.

При печати уменьшенной копии документа в его нижней части могут появиться черные полосы.

Число копий

С помощью кнопки Число копий можно задать количество копий от 1 до 99.

1 Нажмите кнопку Число копий.

2 С помощью кнопок прокрутки выберите нужное число. Для быстрого перехода к нужному значению нажмите и удерживайте кнопку.

Для SCX-4521 F можно ввести значение при помощи цифровой клавиатуры.

3 Нажмите кнопку Ввод, чтобы сохранить изменения.

Особые режимы копирования

Доступны следующие возможности копирования.

• Вык: печать в нормальном режиме.

• Клон: печать нескольких копий документа на одной стороне листа. Число таких копий на листе определяется автоматически в зависимости от размера оригинала и бумаги.

• Разбор копий: Сортировка заданий копирования. Например, при печати двух копий документа, состоящего из трех страниц, будут распечатаны сначала все три страницы документа, а затем документ напечатается еще раз.

• Вписать: Автоматическое увеличение или уменьшение размера страницы оригинала, позволяющее уместить ее на листе бумаги, загруженной в устройство.

• Копия ID карты: Печать двусторонних удостоверений, таких как водительские права, на одном листе бумаги.

• 2/4 копии/стр: печать двух или четырех уменьшенных копий оригинала на одной странице.

• Плакат: печать изображения на 9 листах бумаги (3 x 3). Напечатанные страницы можно склеить и получить документ плакатного размера.

Доступность некоторых функций зависит от способа копирования: с помощью автоподатчика или на стекле экспонирования.

Клонирование

Данная функция доступна только при использовании стекла экспонирования. Если документы находятся в автоподатчике, функцию клонирования использовать нельзя.

1 Поместите документ на стекло экспонирования и закройте крышку.

2 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Функции копир.».

3 С помощью кнопок прокрутки выберите пункт «Клон» в нижней строке дисплея.

4 Для выбора нажмите кнопку Ввод.

5 Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления.

В режиме клонирования задать размер копии с помощью кнопки Уменьшить/Увеличить невозможно.

6 Нажмите кнопку Старт для начала копирования.

Разбор по копиям

Данная функция доступна только при использовании автоподатчика.

Загрузите документ в автоподатчик.

Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись Функции копир.

С помощью кнопок прокрутки выберите пункт «Разбор копий» в нижней строке дисплея.

Для выбора нажмите кнопку Ввод.

Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления.

Нажмите кнопку Старт для начала копирования.

Автоматическое масштабирование по размеру страницы

Данная функция доступна только при использовании стекла экспонирования. Если документы находятся в автоподатчике, функцию автоматического масштабирования использовать нельзя.

1 Поместите документ на стекло экспонирования и закройте крышку.

2 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Функции копир.».

3 С помощью кнопок прокрутки выберите пункт «Вписать» в нижней строке дисплея.

4 Для выбора нажмите кнопку Ввод.

5 Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления. «Задание параметров копирования».

В режиме копирования с масштабированием по размеру страницы задать размер копии с помощью кнопки Уменьшить/Увеличить нельзя.

6 Нажмите кнопку Старт, чтобы начать копирование.

Копирование удостоверений

Можно скопировать две стороны удостоверения (например, водительских прав) на одну сторону листа бумаги.

При использовании этой функции одна сторона документа печатается на верхней части листа бумаги, а вторая — на нижней части листа. При этом размер документа не уменьшается.

Если размер документа превышает размер области печати, часть документа не напечатается.

Данная функция доступна только при использовании стекла экспонирования. Если документы находятся в автоподатчике, функцию копирования удостоверений использовать нельзя.

1 Поместите удостоверение на стекло экспонирования и закройте крышку.

2 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Функции копир.».

3 С помощью кнопок прокрутки выберите пункт «Копия ID карты» в нижней строке дисплея.

4 Для выбора нажмите кнопку Ввод.

5 Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления.

6 Нажмите кнопку Старт, чтобы начать копирование. Начнется сканирование лицевой стороны документа.

7 Когда в нижней строке дисплея появится сообщение «Задать оборот», откройте крышку стекла экспонирования и переверните документ. Закройте крышку.

Если нажата кнопка Стоп/Сброс, а другие кнопки не нажимаются в течение 30 секунд, текущее задание копирования отменяется, а устройство возвращается в режим ожидания.

8 Нажмите кнопку Старт еще раз.

Данная возможность доступна только при использовании автоподатчика.

1 Загрузите документ в автоподатчик.

2 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Функции копир.».

3 Нажимайте кнопку до тех пор, пока в нижней строке прокрутки не появится пункт «2 копии/стр» или «4 копии/стр».

4 Для выбора нажмите кнопку Ввод.

5 Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления.

Если включена функция печати двух или четырех копий на странице, установить размер копии при помощи кнопки Уменьшить/Увеличить нельзя.

6 Нажмите кнопку Старт, чтобы начать копирование.

Копирование плакатов

Данная функция доступна только при использовании стекла экспонирования. Если документы загружены в автоподатчик, функцию копирования плакатов использовать нельзя.

1 Поместите документ на стекло экспонирования и закройте крышку.

2 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Функции копир.».

3 С помощью кнопок прокрутки выберите пункт «Плакат» в нижней строке дисплея.

4 Для выбора нажмите кнопку Ввод.

5 Задайте параметры копирования, включая количество и размер копий, плотность и тип исходного документа, с помощью кнопок панели управления.

В режиме копирования плакатов задать размер копии с помощью кнопки Уменьшить/Увеличить нельзя.

6 Нажмите кнопку Старт, чтобы начать копирование.

Исходный документ разбивается на 9 частей. Части документа сканируются и распечатываются в следующем порядке:

Изменение параметров настройки по умолчанию

Наиболее часто используемые значения параметров копирования (включая плотность, тип исходного документа, размер и число копий) можно сохранить. Если эти параметры не изменены соответствующими кнопками на панели управления, они будут использоваться при копировании документа.

Чтобы создать настройки по умолчанию, выполните следующие действия.

1 Нажимайте кнопку Меню на панели управления до тех пор, пока в верхней строке дисплея не появится надпись «Настр. копир.». Первый пункт меню, «Измен. умолч.», появится в нижней строке.

2 Для доступа к этому пункту меню нажмите кнопку Ввод. В нижней строке появится первый параметр настройки «Яркость».

3 Для перехода по параметрам настройки используйте кнопки прокрутки.

4 Когда на дисплее появится нужный параметр, нажмите кнопку Ввод для доступа к нему.

5 Измените значение параметра с помощью кнопок прокрутки.

Для SCX-4521F можно ввести значение при помощи цифровой клавиатуры.

6 Нажмите кнопку Ввод, чтобы сохранить изменения.

7 При необходимости повторите шаги 3-6.

8 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

При нажатии кнопки Стоп/Сброс во время настройки параметров копирования все измененные параметры сбрасываются и принимают значения по умолчанию.

Выбор времени ожидания

Можно задать время ожидания между изменением параметров и началом копирования, по истечении которого для параметров будут автоматически восстановлены значения по умолчанию.

1 Нажимайте кнопку Меню на панели управления до тех пор, пока в верхней строке дисплея не появится надпись «Настр. копир.».

2 Нажмите кнопки прокрутки для отображения пункта «Время ожид.» в нижней строке.

3 Для доступа к этому пункту меню нажмите кнопку Ввод.

4 С помощью кнопок прокрутки выберите нужное значение.

Можно выбрать 15, 30, 60 и 180 секунд. При выборе значения «Вык» параметры копирования по умолчанию будут восстанавливаться только после нажатия кнопки Старт для начала копирования или кнопки Стоп/Сброс для отмены копирования.

5 Для выбора нажмите кнопку Ввод.

6 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Выбор набора настроек

Можно настроить кнопку Избранный на панели управления как специальную кнопку копирования. Назначение одной из функций копирования кнопке Избранный ускоряет операции.

1 Нажимайте кнопку Меню на панели управления до тех пор, пока в верхней строке дисплея не появится надпись «Настр. копир.».

2 Нажмите кнопки прокрутки для отображения пункта «Набор настроек» в нижней строке.

3 Для доступа к этому пункту меню нажмите кнопку Ввод.

4 С помощью кнопок прокрутки выберите нужную настройку.

Можно выбрать «Клон», «Разбор копий», «Вписать», «Копия ID карты», «2 копии/стр», «4 копии/стр» и «Плакат».

5 Для выбора нажмите кнопку Ввод.

Для быстрого использования специальной функции копирования нажмите кнопку Избранный. Назначенная функция отобразится на дисплее. Нажмите кнопку Ввод для запуска задания копирования.
