Приступая к работе на Samsung SCX-4321/4521

Распаковка принтера

1 Извлеките устройство и все принадлежности из коробки. В комплект поставки устройства входят компоненты, показанные на рисунке.

Тонер-картридж scx-4521d3, либо аналог - 013R00621

Шнур питания*

Компакт-диск

Телефонный кабель* (только для SCX-4521 F)

кабель USB

Крышка для бумаги

* Шнур питания и телефонный кабель могут отличаться от указанных и иметь вид, соответствующий местным стандартам.

** Компакт-диск содержит драйверы принтера и сканера Samsung, утилиту настройки принтера, приложение SmarThru, руководство пользователя и программу Adobe Acrobat Reader.

*** Крышка для бумаги предохраняет загруженную в лоток бумагу от влаги и пыли. Когда потребуется открыть устройство, снимите крышку (сдать картридж дорого, скупка картриджей, где сдать картриджи на склад, где скупка картриджей дорого, куда продать картриджи, скупка оригинальных картриджей оптом, продать в скупку, сдать новые оригинальные картриджи цена, продать на выкуп, сдать партией в скупку дорого).

• Комплект поставки в разных странах может быть различным.

• Используйте только телефонный кабель, входящий в комплект поставки. При замене кабеля изделием другого изготовителя следует применять телефонный кабель диаметром не менее 1 мм (AWG #26).

• Шнур питания необходимо включать в розетку с заземлением.

2 Удалите упаковочную ленту с передней, задней и боковых поверхностей устройства.

Лента

Установка принтера

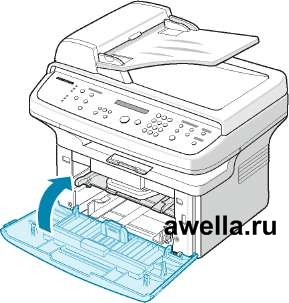

1 Откройте переднюю крышку.

2 Извлеките его из упаковки и удалите упаковочную бумагу, сняв клейкую ленту.

Аккуратно встряхните 5-6 раз, чтобы более равномерно распределить тонер.

Это позволит получить максимальное количество копий.

3 При попадании тонера на одежду удалите его сухой тряпкой и выстирайте одежду в холодной воде. Под воздействием горячей воды тонер въедается в ткань.

• Во избежание повреждения не держите его на свету больше нескольких минут. Оставляя его на свету на более длительный срок, накрывайте его бумагой.

• Не прикасайтесь к нижней части зеленого цвета. Чтобы не коснуться зеленой области, держите за ручку.

4 Вытащите ручку и возьмитесь за нее. Вставьте в принтер до щелчка.

Вставляйте или извлекайте осторожно, стараясь не царапать по принтеру.

5 Закройте переднюю крышку. Убедитесь, что крышка плотно закрыта. В противном случае во время печати могут возникнуть ошибки.

При печати текста с 5 % заполнением листа ресурс его составляет около 3000 страниц.

Загрузка бумаги

Лоток для бумаги вмещает до 150 листов обычной бумаги (75 г/м2).

1 Возьмитесь за лоток и потяните его к себе. Чтобы растянуть лоток, выдвиньте заднюю направляющую.

2 Разверните бумагу веером, чтобы разъединить листы. Выровняйте края пачки бумаги, постучав ею о ровную поверхность.

3 Загрузите бумагу в лоток стороной, на которой будет производиться печать, вверх.

4 Убедитесь, что углы бумаги ровно лежат в лотке.

Не загружайте лишнюю бумагу. Переполнение лотка может привести к замятию бумаги.

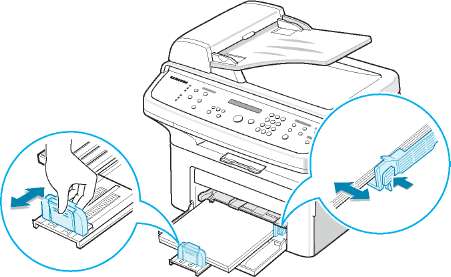

Нажмите на заднюю направляющую для регулировки длины бумаги и нажмите на боковую направляющую, чтобы придвинуть ее к краю бумаги.

• Не прижимайте ограничитель размера бумаги слишком плотно. Это может привести к деформации бумаги.

• Неправильное положение направляющих для бумаги может привести к ее замятию.

5 При необходимости закройте крышку, чтобы защитить бумагу от пыли.


Подключение устройства

Пропустите этот шаг и перейдите к шагу 2. Если имеется SCX-4521F

Подключите один конец поставляемого телефонного кабеля к разъему LINE устройства, а другой — к настенной телефонной розетке.

К настенному разъему

Для того чтобы аппарат принимал не только факсимильные сообщения, но и обычные звонки, подключите к аппарату телефон и автоответчик.

Подключите кабель от дополнительного телефона или автоответчика к разъему EXT.


К дополнительному телефону или автоответчику

Подключите параллельный кабель IEEE-1284, к параллельному порту компьютера. Подключите кабель к порту параллельного интерфейса устройства.

Нажмите на металлические зажимные скобы, чтобы они встали в соответствующие выемки разъема кабеля.

К порту параллельного интерфейса компьютера

Если вы хотите использовать кабель USB, приобретите соответствующий кабель и подключите его к разъему USB компьютера.

Кабель должен соответствовать стандарту USB 1.1. Длина кабеля не должна превышать 3 м.

К порту USB компьютера

• Необходимо подключить только один из указанных кабелей. Нельзя одновременно использовать кабели параллельного интерфейса и USB.

Включение устройства

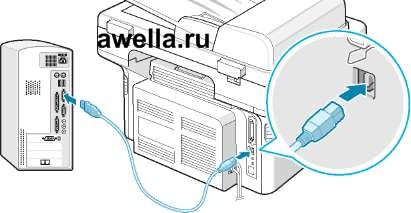

1 Подключите один конец трехжильного шнура питания к разъему питания устройства, а другой — к розетке с заземлением.

2 Нажмите кнопку питания и включите устройство. На дисплее появится надпись «Разогрев подождите...». Подождите, означающая, что устройство включено.

К злектрической розетке

• Включенный принтер нагревается в области фьюзера (в задней части принтера). Во избежание ожогов будьте осторожны при работе с этой частью принтера.

• Не разбирайте устройство во включенном состоянии. В противном случае возможно поражение электрическим разрядом.

Установка программного обеспечения принтера

Приложения для Windows

Для работы с устройством в качестве принтера и сканера в операционной системе Windows необходимо установить драйвер многофункционального устройства. Можно выбрать установку следующих компонентов.

• Драйвер принтера. Позволяет использовать все функциональные возможности принтера.

• Драйвер сканера. Драйвер TWAIN и загрузки рисунков Windows (WIA) предназначен для сканирования изображений с устройства.

• Программа Printer Settings Utility. Позволяет создавать записи в телефонной книге и настраивать назначение кнопки сканирования. Пользователь может также обновлять микропрограммное обеспечение устройства.

• Пакет программ SmarThru. Это программное обеспечение для операционной системы Windows расширяет возможности многофункционального устройства. Поддерживает широкий набор функций обработки изображений в графическом редакторе и средства отправки изображений по электронной почте. Пользователь может также открывать из SmarThru другие установленные под Windows программы обработки изображений, такие как Adobe PhotoShop.

Настройка кода устройства

В некоторых странах законом предписано указывать номер факсимильного аппарата на всех исходящих факсимильных сообщениях. Код устройства, содержащий ваш телефонный номер и ваше имя или название компании, будет печататься наверху каждой страницы факсимильного сообщения, отправляемого с данного устройства.

1 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Настройка». Первый доступный пункт меню, «ИД устр-ва», появится в нижней строке дисплея.

2 Нажмите кнопку Ввод. На дисплее появится запрос номера факса.

Если ранее уже был введен какой-либо номер, он появится вместо запроса.

3 С помощью цифровой клавиатуры введите номер своего факса.

В случае ошибки ввода кнопка 4 позволяет стереть последнюю цифру.

4 После ввода правильного номера нажмите кнопку Ввод. На дисплее появится запрос кода.

5 С цифровой клавиатуры введите свое имя или название компании.

С помощью цифровой клавиатуры можно вводить буквы, цифры, а также специальные символы с помощью кнопки 0.

Чтобы последовательно ввести несколько одинаковых символов (например, SS, AA, 777), введите один символ, передвиньте курсор нажатием кнопки > и введите следующий символ. Чтобы вставить пробел, передвиньте курсор и пропустите символ нажатием кнопки.

6 После ввода правильного имени нажмите кнопку Ввод.

7 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Ввод символов с помощью цифровой клавиатуры

При выполнении различных задач требуется вводить имена и номера. Например, при настройке устройства требуется ввести номер факса, а также имя или название компании. Кроме того, можно вводить имена при сохранении одно- или двухцифровых номеров быстрого набора или номеров группового набора.

Ввод букв и цифр

1 Когда будет предложено ввести букву, найдите кнопку, на которой изображен соответствующий символ. Нажимайте эту кнопку до тех пор, пока требуемый символ не появится на дисплее.

Например, чтобы ввести букву O, нажмите кнопку 6 с буквами «MNO».

Каждый раз при нажатии на кнопки 6 на дисплее по очереди появляются символы M, N, O и наконец 6.

Можно вставить специальные символы, например пробел, знак «плюс» и т. д.

2 Чтобы ввести дополнительные символы, повторите шаг 1.

Если следующий символ находится на той же кнопке, передвиньте курсор нажатием кнопки > и нажмите кнопку с требуемым символом. Курсор передвинется вправо и на дисплее появится следующий символ.

Для ввода пробела дважды нажмите кнопку 1.

3 Закончив ввод, нажмите кнопку Ввод.

Буквы и цифры клавиатуры

Изменение номера или имени

Если при вводе номера или имени допущена ошибка, нажмите кнопку , чтобы стереть последний символ. Затем введите правильный символ.

Вставка паузы

Иногда перед набором номера требуется ввести код доступа (например, 9) и дождаться второго гудка на линии. В этом случае необходимо вставить паузу в номер телефона. Паузу можно вставить при вводе номера для однокнопочного или быстрого набора.

Для вставки паузы нажмите кнопку Повторный набор/Пауза в требуемом месте при вводе телефонного номера. На дисплее в соответствующем месте появится символ «-».

Установка даты и времени

При первом включении устройства на дисплей выводится приглашение ввести текущие дату и время. После ввода оно больше не появится.

Когда вы включаете устройство, после того как оно было выключено в течение длительного времени, вам нужно будет снова установить дату и время.

1 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Настройка».

2 С помощью кнопок прокрутки выберите в нижней строке дисплея пункт «Дата и время» и нажмите кнопку Ввод.

Форматы дат в разных странах могут различаться.

3 Кнопками прокрутки можно передвинуть курсор под цифру, которую требуется изменить, и ввести новое значение.

4 Чтобы выбрать индикатор «Am» или «Pm» для 12-часового

Если курсор находится не под индикатором AM или PM, кнопки позволяют сразу переместить его под индикатор.

Можно перевести часы в 24-часовой формат (т. е. час дня будет отображаться как 13:00).

5 Закончив установку даты и времени, нажмите кнопку Ввод.

6 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Изменение формата отображения времени

Можно настроить устройство на отображение текущего времени в 12- или 24-часовом формате.

1 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Настройка».

2 С помощью кнопок прокрутки выберите в нижней строке дисплея пункт «Режим часов» и нажмите кнопку Ввод. При этом отобразится текущий формат времени устройства.

3 Кнопками прокрутки выберите нужный формат и нажмите кнопку Ввод, чтобы сохранить изменения.

4 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Выбор размера и типа бумаги

После загрузки бумаги в лоток необходимо установить тип и размер бумаги кнопками панели управления. Эти параметры будут действовать также в режимах копирования и работы с факсами. При печати документов с компьютера размер и тип бумаги нужно задать на компьютере в приложении, используемом для печати.

1 Нажмите кнопку Меню.

В верхней строке дисплея появится надпись «Настр. бумаги».

2 Кнопками прокрутки в нижней строке дисплея выберите надпись «Размер бумаги» и нажмите кнопку Ввод , чтобы перейти к этому пункту меню.

3 Выберите требуемый размер бумаги кнопками прокрутки и нажмите кнопку Ввод, чтобы сохранить настройки.

4 Нажмите кнопку, чтобы выбрать пункт «Тип бумаги», а затем — кнопку Ввод, чтобы перейти к меню.

5 Выберите требуемый тип бумаги кнопками прокрутки и нажмите кнопку Ввод , чтобы сохранить настройки.

6 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Можно настроить следующие звуковые сигналы.

• Динамик. Включение или выключение звуковых сигналов телефонной линии (таких как тональный сигнал готовности линии или опознавательный сигнал факса) через динамик. Если для этого параметра установлено значение «Комм.», то динамик находится во включенном состоянии до получения ответа от удаленного устройства.

• Звонок. Настройка громкости звонка.

• Звук клавиш. Если для этого параметра установлено значение «Вкл», сигнал будет звучать при каждом нажатии кнопки.

• Звук сигнала. Включение или выключение звука предупредительного сигнала. Если для этого параметра установлено значение «Вкл», то сигнал будет подаваться при возникновении ошибки или при завершении связи.

• Отрегулировать громкость звука динамиков можно кнопкой Набор без снятия трубки.

Динамик, звонок, сигнал клавиши и сигнал предупреждения

1 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Звук/громкость».

2 Для перехода между пунктами меню пользуйтесь кнопками прокрутки. Выбрав нужный параметр настройки звука, нажмите кнопку Ввод.

3 Кнопками прокрутки выберите требуемое значение громкости выбранного параметра.

Значение параметра отображается в нижней строке дисплея.

Для громкости звонка можно задать значения «Вык», «Тих», «Ср» и «Гр». При выборе значения «Вык» звонок будет отключен. Устройство работает нормально даже при отключенном звонке.

4 Нажмите кнопку Ввод для сохранения этих данных. На дисплее появится следующий параметр настройки звука.

5 При необходимости повторите шаги 2-4.

6 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Громкость динамика

1 Нажмите кнопку Набор без cнятия трубки. Дождитесь сигнала из динамика.

2 Кнопками прокрутки отрегулируйте громкость. На дисплее отображается текущий уровень громкости.

3 Нажмите кнопку Набор без cнятия трубки, чтобы сохранить изменения и вернуться в режим ожидания.

Настраивать громкость динамика можно, только если устройство подключено к телефонной линии.

Использование режимов экономии

Режим экономии тонера

Режим экономии тонера позволяет уменьшить расход тонера при печати. При работе в этом режиме срок службы увеличивается, однако снижается качество печати.

Чтобы включить или отключить режим экономии тонера, нажмите кнопку Экономия тонера.

• Если подсветка кнопки включена, то режим экономии тонера включен и при печати расход тонера будет ниже.

• Если подсветка кнопки отключена, то режим экономии выключен и печать выполняется с обычным расходом тонера.

При печати из приложения режим экономии тонера можно включить и отключить в окне свойств принтера.

Режим энергосбережения

Режим энергосбережения позволяет снизить потребление энергии устройством во время простоя. Для включения этого режима достаточно указать, сколько должно пройти времени после выполнения задания, прежде чем устройство автоматически перейдет в режим пониженного энергопотребления.

1 Нажимайте кнопку Меню до тех пор, пока в верхней строке дисплея не появится надпись «Настройка».

2 Кнопками прокрутки выберите в нижней строке дисплея пункт «Энергосбер.». Нажмите кнопку Ввод.

3 С помощью кнопок прокрутки выберите в нижней строке дисплея пункт «Вкл» и нажмите кнопку Ввод.

При выборе значения «Вык» режим энергосбережения будет отключен.

4 Кнопками прокрутки выберите требуемый интервал времени.

Можно выбрать следующие значения: 5, 10, 15, 30 и 45 минут.

5 Нажмите кнопку Ввод для сохранения этих данных.

6 Для возврата в режим ожидания нажмите кнопку Стоп/Сброс.

Установка режима набора

Можно выбрать тип набора для линии, к которой подключено устройство.

Параметр «Тип набора» может быть недоступен в зависимости от страны.

1 Нажимайте на кнопку Меню до тех пор, пока на верхней строке дисплея не появится надпись «Настройка».

2 Кнопками прокрутки выберите пункт«Режим набора» в нижней строке дисплея и нажмите на кнопку Ввод.

3 Кнопками прокрутки выберите необходимый тип набора.

Выберите значение «Тональный», если телефонная линия, к которой подключено устройство, поддерживает тоновый набор.

Выберите значение «Импульсный», если телефонная линия, к которой подключено устройство, поддерживает импульстный набор.

4 Нажмите на кнопку Ввод, чтобы сохранить изменения.

5 Для того чтобы вернуться в режим ожидания, нажмите на кнопку Стоп/Сброс.
