    Основные правила печати на Xerox Phaser 7400

    Краткий обзор основных шагов

    Для печати заданий выполните следующие действия.

    1. Загрузите бумагу в лоток.

    2. На панели управления подтвердите предлагаемые параметры типа и размера бумаги или измените их, если требуется.

    Правильный выбор типа печати позволяет повысить качество печати и избежать повреждений принтера.

    3. В приложении откройте диалоговое окно Печать и выберите параметры печати в драйвере принтера.

    4. Отправьте задание на принтер.

    Инструкции по использованию бумаги

    Принтер может работать с бумагой, пленками и прочими специальными материалами большинства форматов и типов. При загрузке материала в лотки выполняйте следующее:

    Для печати на конвертах, наклейках и глянцевой бумаге можно использовать только лоток 1 (МЦЛ).

    Для печати на пленках и бумаге нестандартных размеров можно использовать лоток 1 (МЦЛ) и лоток 2.

    Прежде чем загружать бумагу, пленки или наклейки в лоток, распустите их.

    Используйте только бумажные конверты. Печать на конвертах должна выполняться только с одной стороны. При печати на конвертах возможны случаи деформации материала.

    Не перегружайте лотки.

    Отрегулируйте ограничители по размеру бумаги.

    Если бумага слишком часто застревает, используйте материалы из новой упаковки.

    Бумага, которая может повредить принтер

    Для печати работ на принтере можно использовать указанный ассортимент материалов. Использование материалов другого типа может привести к снижению качества печати, частым застреваниям и к повреждению принтера.

    К неприменимым материалам относятся:

    Грубые или пористые материалы, например бумага для струйных принтеров

    Пластиковые материалы

    Смятая или сложенная бумага

    Бумага, использовавшаяся для фотокопирования

    Бумага со скрепками

    Конверты с окошками, металлическими зажимами или клейкими участками и защитными полосками

    Конверты с полимерным покрытием

    Глянцевая бумага, не предназначенная для лазерной печати

    Пленки типов, отличных от Phaser 35-Series Premium

    Лист наклеек, на котором отсутствует часть наклеек

    Материалы плотностью менее 64 г/м2 (17 фунтов для высокосортной бумаги) или более 270 г/м2 (100 фунтов для обложечной бумаги)

    Инструкции по хранению бумаги

    Правильные условия хранения бумаги и других материалов для печати обеспечивают оптимальное качество печати.

    Храните бумагу в темном, прохладном и достаточно сухом месте. Большинство типов бумаги чувствительны к воздействию ультрафиолетовых лучей (УФ) и прямого света. Ультрафиолетовое излучение, источником которого являются солнце и лампы дневного света, особенно разрушительно действует на бумагу. Интенсивность и длительность воздействия прямого света на бумагу должны быть сокращены до минимума.

    При хранении бумаги не допускайте колебаний окружающей температуры и относительной влажности.

    Не храните бумагу на чердаках, в кухонных помещениях, гаражах и подвалах. Хранение в помещении гарантирует защиту от скопления влаги, возможного при хранении на открытом воздухе.

    Храните бумагу на ровной поверхности. Бумагу следует хранить в поддонах, картонных коробках, на полках или в шкафу.

    Не храните еду и напитки в местах хранения и использования бумаги.

    Не открывайте запечатанные упаковки, если не собираетесь загружать бумагу в принтер. Храните бумагу в оригинальной упаковке. Упаковка большинства сортов малоформатной бумаги для коммерческого применения имеет внутренний изолирующий слой для защиты бумаги от потери или поглощения влаги.

    До момента использования храните материалы внутри пакета; во избежание повреждения неиспользованные материалы нужно снова поместить в пакет и герметично закрыть. Некоторые материалы поставляются в герметично закрываемых пластиковых пакетах.

    Поддерживаемые форматы и плотность бумаги

    Ниже приведена информация о форматах и плотности бумаги, которую можно загружать в лотки принтера. Для получения подробной информации о поддерживаемых форматах и типах бумаги распечатайте страницу советов по использованию бумаги:

    1. На панели управления выберите Сведения и нажмите кнопку OK.

    2. Выберите параметр Информационные страницы и нажмите кнопку OK.

    3. Выберите параметр Страница советов по работе с бумагой и нажмите кнопку OK для начала печати.

    Поддерживаемые форматы и плотность бумаги для лотка 1 (МЦЛ)
    Подача длинной кромкой

    Подача длинной кромкой используется для всех поддерживаемых типов и размеров бумаги, за исключением наклеек и бумаги, длина которой превышает 305 мм (12,0 дюймов) или ширина которой меньше 142 мм (5,6 дюйма).

    Чтобы загрузить бумагу или другие материалы в лоток 1 (МЦЛ):

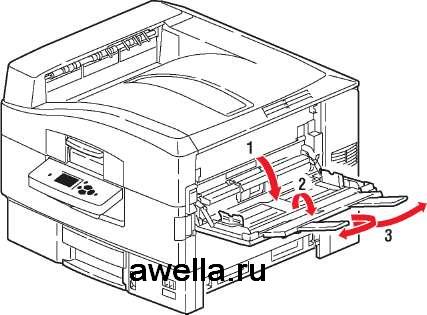

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку, и выдвините удлинители лотка.

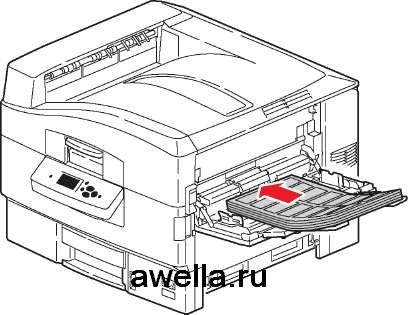

    2. Загрузите бумагу или иные материалы длинной кромкой к ролику, как показано на следующих рисунках.

    В случае односторонней печати расположите бумагу печатаемой стороной вверх так, чтобы верхняя часть страницы была обращена к задней стороне принтера. Перфорированный край должен входить в принтер первым.

    В случае автоматической двусторонней печати расположите бумагу первой стороной вниз так, чтобы верхняя часть страницы была обращена к задней стороне принтера. Перфорированный край должен входить в принтер последним.

    Загружайте не более 50 пленок. 3. Отрегулируйте ограничители по размеру бумаги.

    4. Если толщина пачки загруженной бумаги или других материалов меньше 111 мм (4,4 дюйма), откройте левый выходной лоток.

    5. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящейся в лотке бумаги, нажмите кнопку OK, чтобы использовать текущую настройку лотка. При загрузке бумаги другого типа или формата выполните следующее:

    a. Выберите параметр Сменить настройку и нажмите кнопку OK.

    b. Выберите нужный тип бумаги и нажмите кнопку OK.

    c. Выберите нужный формат бумаги и нажмите кнопку OK. Если используется бумага формата Letter или A4, выберите обозначение формата без букв SEF.

    Подача-короткой кромкой

    Для наклеек, бумаги формата А6 и бумаги, ширина которой меньше 142 мм (5,6 дюйма) или длина которой превышает 305 мм (12,0 дюймов), используйте подачу коротким-концом.

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку, и выдвините удлинители лотка.

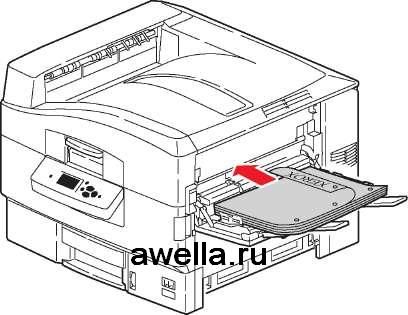

    2. Загрузите бумагу или иные материалы короткой кромкой к ролику, как показано на следующих рисунках.

    В случае односторонней печати расположите бумагу печатаемой стороной вверх так, чтобы в принтер сначала входила верхняя часть листа. Перфорированный край должен быть обращен к передней стороне принтера.

    В случае автоматической двусторонней печати расположите бумагу первой стороной вниз так, чтобы в принтер сначала входила верхняя часть листа. Перфорированный край должен быть обращен к задней стороне принтера.

    Не загружайте бумагу и другие материалы выше ограничительной линии на лотке. Чрезмерная загрузка лотка может вызывать застревание бумаги.

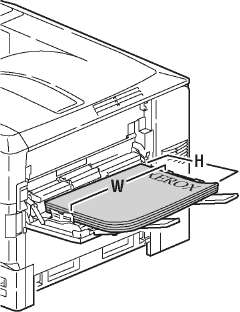

    3. Отрегулируйте ограничители по размеру бумаги.

    4. Если толщина пачки загруженной бумаги или других материалов меньше 111 мм (4,4 дюйма), откройте левый выходной лоток.

    5. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящейся в лотке бумаги, нажмите кнопку OK, чтобы использовать текущую настройку лотка. При загрузке бумаги другого типа или формата выполните следующее:

    a. Выберите параметр Сменить настройку и нажмите кнопку OK.

    b. Выберите нужный тип бумаги и нажмите кнопку OK.

    c. Выберите нужный формат бумаги и нажмите кнопку OK. Если используется бумага формата Letter или A4, выберите обозначение формата с буквами SEF.

    Использование ручной подачи в лоток 1 (МЦЛ)

    Если вы используете особую бумагу, например, бланки, и не хотите, чтобы другие пользователи применяли ее по ошибке, можно сделать так, чтобы принтер напоминал о необходимости ее загрузки в нужное время для вашей печати.

    Выбор режима ручной подачи в Windows

    Чтобы выбрать этот режим в системе Windows:

    1. В драйвере принтера откройте вкладку Бумага/Качество.

    2. Выберите Принудительная печать из определенного лотка, затем выберите из списка Лоток 1 (МЦЛ).

    3. Выберите Ручная подача и нажмите кнопку OK. Настройки драйвера будут сохранены.

    4. Отправьте задание на печать.

    5. При появлении соответствующего запроса на панели управления удалите бумагу из лотка 1 (МЦЛ).

    6. Загрузите в лоток бумагу, соответствующую выполняемому заданию.

    Выбор режима ручной подачи в Macintosh

    Чтобы выбрать этот режим в системе Macintosh:

    1. В диалоговом окне Print (Печать) в раскрывающемся меню выберите команду Paper Feed (Подача бумаги).

    2. Выберите Manual Feed (Ручная подача) в раскрывающемся списке All pages from (Все страницы с).

    3. Отправьте задание на печать.

    4. При появлении соответствующего запроса на панели управления удалите бумагу из лотка 1 (МЦЛ).

    5. Загрузите в лоток бумагу, соответствующую выполняемому заданию.

    Загрузка бумаги в лотки 2-6

    В лотки 2-6 могут быть загружены следующие материалы:

    Обычная бумага, цветная бумага, бумага с предварительной печатью, перфорированная бумага: 64-105 г/м2 (17-28 фунтов в пачке; для обложек, 22-39 фунтов в пачке)

    Обычная плотная бумага, бланки: 106-128 г/м2 (29-34 фунтов в пачке; для обложек, 40-47 фунтов в пачке)

    Тонкая картотечная: 129-188 г/м2 (35-47 фунтов в пачке; для обложек, 48-69 фунтов в пачке)

    Толстая картотечная: 189-216 г/м2 (51-57 фунтов в пачке; для обложек, 70-80 фунтов в пачке)

    Пленки (только лоток 2)

    Подача длинной кромкой

    Подача длинной кромкой допустима для всех поддерживаемых типов и форматов бумаги, за исключением бумаги формата A6 и листов длиной свыше 328 мм (12,9 дюйма).

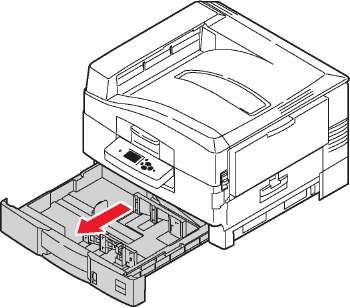

    Чтобы загрузить бумагу или другие материалы в лотки 2-6: 1. Выдвините лоток.

    2. Если необходимо, отрегулируйте ограничители длины и ширины бумаги в соответствии с размером материалов.

    Если ограничители бумаги отрегулированы правильно, между ними и бумагой может оставаться небольшой зазор.

    3. Распустите бумагу, чтобы разделить слипшиеся листы.

    4. Загрузите бумагу длинной кромкой к правой стенке лотка, как показано на следующих рисунках.

    В случае односторонней печати вставьте бумагу печатаемой стороной вниз так, чтобы верхняя часть листа была обращена к задней стенке лотка. Перфорированный край должен располагаться у правой стенки лотка.

    В случае автоматической двусторонней печати вставьте бумагу первой стороной вверх так, чтобы верхняя часть листа была обращена к задней стенке лотка. Перфорированный край должен располагаться у левой стенки лотка.

    Пленки следует загружать только в лоток 2. Загружайте не более 200 пленок.

    5. Задвиньте лоток в принтер до упора.

    6. Если в лоток загружена бумага другого типа, выполните следующие действия.

    a. Выберите на панели управления параметр Установка лотка для бумаги и нажмите кнопку OK.

    b. Выберите Бумага для лотка N и нажмите кнопку OK.

    c. Выберите параметр Сменить настройку и нажмите кнопку OK.

    d. Выберите нужный тип бумаги и нажмите кнопку OK.

    Правильный выбор типа печати позволяет повысить качество печати и избежать повреждений принтера.

    e. В случае использования лотка 2 выберите нужный формат бумаги и нажмите кнопку OK. Если используется бумага формата Letter или A4, выберите обозначение формата без букв SEF.

    Подача короткой кромкой

    Подача короткой кромкой используется для листов бумаги длиной свыше 328 мм (12,9 дюйма), а также для бумаги формата A6. Бумагу формата A6 следует использовать только для односторонней печати и загружать только в лоток 2.

    Чтобы загрузить бумагу или другие материалы в лотки 2-6: 1. Выдвините лоток.

    2. Если необходимо, отрегулируйте ограничители длины и ширины бумаги в соответствии с размером материалов.

    Если ограничители бумаги отрегулированы правильно, между ними и бумагой может оставаться небольшой зазор.

    3. Распустите бумагу, чтобы разделить слипшиеся листы.

    4. Загрузите бумагу короткой кромкой к правой стенке лотка, как показано на следующих рисунках.

    В случае односторонней печати вставьте бумагу печатаемой стороной вниз так, чтобы верхняя часть листа была обращена к правой стенке лотка. Перфорированный край должен располагаться у передней стенки лотка.

    В случае автоматической двусторонней печати вставьте бумагу первой стороной вверх так, чтобы верхняя часть листа была обращена к правой стенке лотка. Перфорированный край должен располагаться у задней стенки лотка.

    5. Задвиньте лоток в принтер до упора.

    6. Если в лоток загружена бумага другого типа, выполните следующие действия.

    a. Выберите на панели управления параметр Установка лотка для бумаги и нажмите кнопку OK.

    b. Выберите Бумага для лотка N и нажмите кнопку OK.

    c. Выберите параметр Сменить настройку и нажмите кнопку OK.

    d. Выберите нужный тип бумаги и нажмите кнопку OK.

    Правильный выбор типа печати позволяет повысить качество печати и избежать повреждений принтера.

    e. В случае использования лотка 2 выберите нужный формат бумаги и нажмите кнопку OK. Если используется бумага формата Letter или A4, выберите обозначение формата с буквами SEF.

    Настройка параметров печати (Windows)

    Параметры принтера применяются ко всем заданиям печати, если они не были изменены специально для конкретного задания. Например, если для большинства заданий требуется использовать автоматическую двустороннюю печать, установите этот параметр в настройках принтера.

    1. Нажмите кнопку Пуск и в меню Настройка выберите Принтеры.

    2. В папке Принтеры щелкните правой кнопкой мыши значок своего принтера.

    3. В раскрывающемся меню выберите пункт Свойства принтера или Свойства.

    4. Выберите параметры на вкладках драйвера и нажмите кнопку OK для сохранения настроек.

    Для получения дополнительной информации о параметрах драйвера принтера для Windows нажмите кнопку Справка на вкладке драйвера принтера.

    Настройка параметров печати отдельного задания (Windows)

    Чтобы задать параметры печати отдельного задания, перед отправкой задания на принтер нужно изменить настройки драйвера. Например, если для отдельного графического изображения требуется использовать режим печати "Высокое разрешение/Фото”, перед печатью задания установите эту настройку в драйвере принтера.

    1. В приложении, где открыт документ или графический файл, откройте диалоговое окно Печать.

    2. Выберите Цветной принтер Phaser 7400 и нажмите кнопку Свойства. Откроется драйвер принтера.

    3. Задайте нужные параметры на вкладках драйвера.

    В среде Windows 2000, Windows XP и Windows Server 2003 можно сохранить текущие настройки печати под соответствующим именем и применять их для печати других заданий. Выберите вкладку Бумага/Качество, Варианты вывода или TekColor и нажмите кнопку Сохраненные конфигурации. Для получения дополнительной информации нажмите кнопку Справка.

    4. Нажмите кнопку OK для сохранения выбора.

    5. Отправьте задание на печать.

    Настройка параметров печати отдельного задания (Macintosh)

    Чтобы указать параметры печати конкретного задания, перед началом печати нужно изменить настройки драйвера.

    1. В приложении, где открыт документ, выберите меню Файл, а затем пункт Печать.

    2. Выберите нужные параметры печати в меню и отображаемых раскрывающихся списках.

    Чтобы сохранить текущие настройки принтера, в среде Macintosh OS X нажмите кнопку Сохранить предварительную настройку в меню Печать. Можно создать несколько предварительных настроек и сохранить каждую из них под собственным именем. Для печати заданий с определенными параметрами щелкните соответствующую предварительно сохраненную настройку в списке Предварительные настройки.

    3. Нажмите кнопку Печать для печати задания.

    Инструкции по автоматической двусторонней печати

    Автоматическая двусторонняя печать осуществляется из всех лотков. Перед печатью двустороннего документа проверьте соответствие следующим требованиям:

    Необходим принтер Phaser 7400DN, Phaser 7400DT, Phaser 7400DX или Phaser 7400DXF.

    Должна использоваться бумага со следующими параметрами:

    Плотность: 75-188 г/м2 (20-50 фунтов в пачке)

    Длина: 148*56 мм (5,83-17,95 дюйма)

    Для двусторонней-печати нельзя использовать следующие специальные материалы.

    Пленки

    Конверты

    Наклейки

    Открытки

    Глянцевая бумага

    Носители, толщина которых превышает 105 г/м2 (28 фунтов в пачке)

    Параметры брошюровки

    При использовании драйвера принтера для двусторонней печати задавайте также положение переплета, которое будет определять характер разворота страниц. Фактический результат будет зависеть от ориентации изображений на странице (вертикальная или горизонтальная), как это показано на следующих иллюстрациях.

    Вертикальная

    оризонтальная

    Брошюровка по боковому краю

    Вдоль длинной кромки

    Брошюровка по верхнему краю

    Вдоль короткой кромки

    Брошюровка по боковому краю

    Вдоль короткой кромки

    Брошюровка по верхнему краю

    Вдоль длинной кромки

    Выбор двусторонней печати

    Чтобы выбрать режим автоматической двусторонней печати:

    1. Загрузите бумагу в лоток. Лоток 1 (МЦЛ)

    Подача-длинной кромкой: Вставьте бумагу лицевой стороной вниз, длинным краем вплотную к роликам, а верхним краем страницы — к задней части принтера.

    Подача-короткой кромкой: Вставьте бумагу лицевой стороной вниз, коротким краем вплотную к роликам, а верхним краем страницы — к задней части принтера.

    Лотки 2-6

    Подача-длинной кромкой: Вставьте бумагу лицевой стороной вверх, верхним краем — к задней части лотка.

    Подача-короткой кромкой: Вставьте бумагу лицевой стороной вверх, верхним краем — к правой стороне лотка.

    2. В драйвере принтера выберите режим двусторонней печати. Местонахождение этого параметра зависит от используемой операционной системы.

    Чтобы выбрать автоматическую двустороннюю печать, выполните следующие действия.

    Операционная система

    Действия

    Windows 98 SE или Windows Me

    Windows 2000, Windows XP или Windows Server 2003

    Windows NT 4.x

    Mac OS X (версия 10.2 и более поздние)

    1. Перейдите на вкладку Установка.

    2. Выберите параметр Печать на 2 сторонах.

    3. Снимите или установите флажок Брошюровка по верхней кромке.

    1. Перейдите на вкладку Макет.

    2. Выберите параметр Вдоль длинной кромки или Вдоль короткой кромки в группе Печать на обеих сторонах (дуплексная).

    1. Перейдите на вкладку Параметры страницы.

    2. Выберите вариант Вдоль длинной кромки или Вдоль короткой кромки в группе Печать на обеих сторонах (дуплексная).

    Mac OS 9.x 1. В диалоговом окне Print (Печать) выберите параметр Layout (Макет).

    2. Выберите Print on Both Sides (Печать на обеих сторонах).

    3. Щелкните значок Binding (Брошюровка), соответствующий кромке, выбранной для брошюровки листов.

    1. В диалоговом окне Print (Печать) выберите параметр Duplex (Двусторонняя печать).

    2. Выберите Print on Both Sides (Печать на обеих сторонах).

    3. Щелкните значок Binding (Брошюровка), соответствующий кромке, выбранной для брошюровки листов.

    Печать на пленках

    Для печати на пленках можно использовать лоток 1 (МЦЛ) и лоток 2. Печать выполняется только на одной стороне.

    Чтобы добиться оптимальных результатов, необходимо использовать только пленки, рекомендованные для соответствующего принтера.

    На поломки, вызванные использованием не рекомендованных Xerox бумаги, прозрачных пленок и других специальных материалов не распространяются гарантийные обязательства, соглашения по техническому обслуживанию и гарантия Total Satisfaction Guarantee (общая гарантия качества). Узнайте в местном представительстве корпорации Xerox, распространяется ли эта гарантия на ваш регион.

    Инструкции

    Перед загрузкой пленок в лоток удалите из него всю бумагу.

    В лоток 1 (МЦЛ) загружайте не более 50 пленок. В лоток 2 загружайте не более 200 пленок. Чрезмерная загрузка лотка может вызвать застревание материала.

    Пленки следует брать за края двумя руками, чтобы не оставлять отпечатков пальцев и царапин, которые могут снизить качество печати.

    Загрузив пленки в лоток, задайте на панели управления тип бумаги Пленки Phaser 35-Series.

    Печать на пленках из лотка 1 (МЦЛ)

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку вверх и наружу, и выдвините два удлинителя.

    2. Вставьте пленку в лоток и отрегулируйте ограничители бумаги по размеру пленки.

    Разместите пленки длинной кромкой к ролику.

    Загружайте не более 50 пленок.

    3. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящегося в лотке носителя, выберите Сменить настройку и нажмите кнопку OK.

    a. Выберите тип бумаги Прозрачная пленка Phaser 35-Series и нажмите кнопку OK.

    b. Выберите нужный формат пленки и нажмите кнопку OK.

    4. В драйвере принтера выберите источник носителя Лоток 1 и (или) тип носителя Пленка.

    Печать на пленках из лотка 2

    1. Выдвините лоток.

    2. Если необходимо, отрегулируйте ограничители длины и ширины бумаги в соответствии с размером пленки.

    Если ограничители установлены правильно, между ними и пленкой может оставаться небольшой зазор.

    3. Загрузите пленки в лоток.

    4. Задвиньте лоток в принтер до упора.

    5. Выберите на панели управления параметр Установка лотка для бумаги и нажмите кнопку OK.

    a. Выберите Бумага для лотка 2 и нажмите кнопку OK.

    b. Выберите параметр Сменить настройку и нажмите кнопку OK.

    c. Выберите тип бумаги Прозрачная пленка Phaser 35-Series и нажмите кнопку OK.

    d. Выберите нужный формат пленки и нажмите кнопку OK.

    6. В драйвере принтера выберите тип бумаги Пленка и (или) источник бумаги Лоток 2.

    Печать на конвертах

    Печатать на конвертах можно только из лотка 1 (МЦЛ).

    Инструкции

    Используйте только бумажные конверты, указанные в таблице "Поддерживаемые форматы и плотность бумаги". Успешная печать конвертов во многом зависит от качества и конструкции конвертов. Используйте конверты, специально предназначенные для лазерных принтеров.

    В местах хранения конвертов рекомендуется поддерживать постоянную температуру и относительную влажность.

    Храните неиспользованные конверты в упаковке, чтобы они не отсырели и не пересохли, поскольку это может повлиять на качество печати или привести к образованию складок. Повышенная влажность может привести к склеиванию конвертов до или во время печати.

    Не используйте конверты с окном; приобретайте только плоские конверты.

    Перед загрузкой удалите из конвертов воздух, положив на них тяжелую книгу.

    При образовании складок или вздутий используйте конверты другой марки, предназначенные специально для лазерных принтеров.

    Не используйте конверты с окошками или металлическими зажимами, поскольку они могут повредить принтер. На поломки, вызванные использованием неподдерживаемых видов конвертов, не распространяется действие гарантийных обязательств Xerox, соглашений по техническому обслуживанию и гарантии Total Satisfaction Guarantee (общая гарантия качества). Узнайте в местном представительстве корпорации Xerox, распространяется ли эта гарантия на ваш регион.

    Печать на конвертах из лотка 1 (МЦЛ)

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку вверх и наружу, и выдвините два удлинителя.

    2. Вставьте конверты в лоток 1 (МЦЛ) и отрегулируйте ограничители бумаги по размеру конвертов.

    Вставьте конверты клапаном вниз так, чтобы в принтер сначала входила верхняя часть конверта.

    В случае конвертов C4 предварительно сложите клапаны конвертов. Вставьте конверты клапаном вниз так, чтобы в принтер сначала входила нижняя часть конверта.

    Загружайте не более 10 конвертов. Чрезмерная загрузка лотка может привести к застреванию конверта.

    3. Если толщина пачки загруженных конвертов меньше 111 мм (4,4 дюйма), откройте левый выходной лоток.

    4. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящейся в лотке бумаги, выберите Сменить настройку и нажмите кнопку OK.

    a. Выберите тип бумаги Конверт и нажмите кнопку OK.

    При печати на слишком тонких или слишком толстых конвертах выберите параметр Тонкие конверты или Толстые конверты.

    b. Выберите нужный формат конвертов и нажмите кнопку OK.

    5. В драйвере принтера выберите источник бумаги Лоток 1 и (или) тип бумаги Конверт.

    Печать на наклейках

    Печатать на наклейках можно только из лотка 1 (МЦЛ).

    Не используйте виниловые наклейки.

    Печать на листах наклеек допускается только с одной стороны.

    Не используйте листы без наклеек. Это может повредить принтер.

    Храните неиспользованные наклейки в фирменной упаковке. Не вынимайте листы из упаковки до момента печати. Все неиспользованные наклейки снова положите в упаковку и запечатайте.

    Не храните наклейки в помещениях с очень сухим или очень влажным воздухом или при слишком высокой или низкой температуре. Хранение этих материалов в экстремальных условиях может привести к их застреванию в принтере или к снижению качества печати.

    Запасы должны периодически обновляться. Длительное хранение в экстремальных условиях может привести к скручиванию листов с наклейками и застреванию их в принтере.

    Печать на наклейках из лотка 1 (МЦЛ)

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку вверх и наружу, и выдвините два удлинителя.

    2. Загрузите наклейки в лоток.

    Вставьте листы печатаемой стороной вверх так, чтобы в принтер сначала входила верхняя часть листа.

    Не загружайте бумагу и другие материалы выше ограничительной линии на лотке. Чрезмерная загрузка лотка может вызывать застревание бумаги.

    3. Отрегулируйте ограничители бумаги по размеру листов.

    4. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящейся в лотке бумаги, выберите Сменить настройку и нажмите кнопку OK.

    a. Выберите тип бумаги Наклейки и нажмите кнопку OK.

    При печати на слишком плотных наклейках выберите параметр Плотные наклейки.

    b. Выберите Letter SEF или A4 SEF и нажмите кнопку OK.

    5. В драйвере принтера выберите источник бумаги Лоток 1 и (или) тип бумаги Наклейки.

    Печать на глянцевой бумаге

    На глянцевой бумаге плотностью 120-160 г/м2 можно печатать из лотка 1 (МЦЛ). Печать выполняется только с одной стороны.

    Не открывайте запечатанные упаковки с глянцевой бумагой, если не собираетесь загружать бумагу в принтер.

    Храните бумагу в оригинальной упаковке, не вынимайте пачки с бумагой из картонных коробок до начала использования.

    Удалите всю бумагу из лотка, прежде чем загружать глянцевую бумагу.

    Загружайте столько бумаги, сколько собираетесь использовать. Не оставляйте глянцевую бумагу в лотке после окончания печати. Неиспользованную бумагу поместите обратно в оригинальную упаковку и запечатайте.

    Запасы должны периодически обновляться. Длительное хранение в экстремальных условиях может привести к деформации листов глянцевой бумаги и застреванию их в принтере.

    Печать на глянцевой бумаге из лотка 1 (МЦЛ)

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку вверх и наружу, и выдвините два удлинителя.

    2. Уложите бумагу в лоток и отрегулируйте ограничители по размеру бумаги.

    Расположите бумагу печатаемой стороной вверх и длинной кромкой к ролику так, чтобы верхняя часть страницы была обращена к задней стороне принтера.

    Загружайте не более 50 листов.

    3. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящейся в лотке бумаги, выберите Сменить настройку и нажмите кнопку OK.

    a. Выберите тип Глянцевая бумага и нажмите кнопку OK.

    b. Выберите нужный формат и нажмите кнопку OK.

    4. В драйвере принтера выберите источник бумаги Лоток 1 и (или) тип бумаги Глянцевая бумага.

    Печать на бумаге нестандартного размера из лотка 1 (МЦЛ)

    1. Откройте лоток 1 (МЦЛ), потянув за рукоятку вверх и наружу, и выдвините два удлинителя.

    2. Уложите бумагу в лоток 1 (МЦЛ) и отрегулируйте ограничители бумаги по размеру листов.

    Бумагу можно загружать для подачи длинной или короткой кромкой, как показано на рисунках.

    Максимальная ширина бумаги (W) составляет 320 мм (12,60 дюймов).

    Максимальная длина бумаги (H) составляет 1219 мм (48,00 дюйма).

    Подача длинной кромкой

    В случае односторонней печати

    расположите бумагу печатаемой стороной вверх так, чтобы верхняя часть страницы была обращена к задней стороне принтера.

    В случае двусторонней печати

    расположите бумагу первой стороной вниз так, чтобы верхняя часть страницы была обращена к задней стороне принтера.

    Подача короткой кромкой

    В случае односторонней печати

    расположите бумагу печатаемой стороной вверх так, чтобы в принтер сначала входила верхняя часть листа.

    В случае двусторонней печати

    расположите бумагу первой стороной вниз так, чтобы в принтер сначала входила верхняя часть листа.

    Печать на специальных материалах

    1. Если толщина пачки загруженной бумаги или других материалов меньше 111 мм (4,4 дюйма), откройте левый выходной лоток.

    2. Когда на панели управления появится сообщение, предлагающее подтвердить тип и формат находящейся в лотке бумаги, выберите Сменить настройку и нажмите кнопку OK.

    3. Выберите нужный тип бумаги и нажмите кнопку OK.

    4. Если нужный нестандартный формат присутствует в списке, выберите его и нажмите кнопку OK. Если используется бумага нового формата, задайте ее ширину и длину.

    a. Выберите вариант Новый нестандартный размер и нажмите кнопку OK.

    b. Пользуясь кнопками Стрелка вверх и Стрелка вниз, выберите нестандартное значение ширины и нажмите кнопку OK.

    c. Пользуясь кнопками Стрелка вверх и Кнопка вниз, выберите нестандартное значение длины и нажмите кнопку OK.

    5. При отправке задания на печать либо укажите в приложении в качестве формата документа выбранный нестандартный размер, либо выберите в драйвере принтера источник бумаги Лоток 1

    Печать на бумаге нестандартного размера из лотка 2

    1. Выдвините лоток.

    2. Если необходимо, отрегулируйте ограничители длины и ширины бумаги в соответствии с размером бумаги.

    Если ограничители бумаги отрегулированы правильно, между ними и бумагой может оставаться небольшой зазор.

    3. Вставьте бумагу в лоток 2.

    Бумагу можно загружать длинной или короткой кромкой к правой стенке лотка, как показано на рисунках.

    Максимальная ширина бумаги (W) составляет 328 мм (12,90 дюйма).

    Максимальная длина бумаги (H) составляет 457 мм (18,00 дюймов).

    Подача длинной кромкой

    В случае односторонней печати

    расположите бумагу печатаемой стороной вниз так, чтобы верхняя часть страницы была обращена к задней стенке лотка.

    В случае двусторонней печати

    вставьте бумагу первой стороной вверх так, чтобы верхняя часть страницы была обращена к задней стенке лотка.

    Подача короткой кромкой

    В случае односторонней печати

    вставьте бумагу печатаемой стороной вниз так, чтобы верхняя часть листа была обращена к правой стенке лотка.

    В случае двусторонней печати вставьте бумагу первой стороной вверх так, чтобы верхняя часть листа была обращена к правой стенке лотка.

    1. Выберите на панели управления параметр Установка лотка для бумаги и нажмите кнопку OK.

    a. Выберите Бумага для лотка 2 и нажмите кнопку OK.

    b. Выберите параметр Сменить настройку и нажмите кнопку OK.

    c. Выберите нужный тип бумаги и нажмите кнопку OK.

    2. Если нужный нестандартный формат присутствует в списке, выберите его и нажмите кнопку OK. В противном случае:

    a. Выберите вариант Новый нестандартный размер и нажмите кнопку OK.

    b. Пользуясь кнопками Стрелка вверх и Стрелка вниз, выберите нестандартное значение ширины и нажмите кнопку OK.

    c. Пользуясь кнопками Стрелка вверх и Кнопка вниз, выберите нестандартное значение длины и нажмите кнопку OK.

    3. При отправке задания на печать либо укажите в приложении в качестве формата документа выбранный нестандартный размер, либо выберите в драйвере принтера источник бумаги Лоток 2.

    Инструкции по работе с выходным лотком

    На принтере имеется два выходных лотка — сверху и слева. Если на принтере установлен сшиватель, можно направить вывод в сшиватель для перфорирования и (или) степлирования. При выборе выходного лотка для заданий печати придерживайтесь следующих указаний.

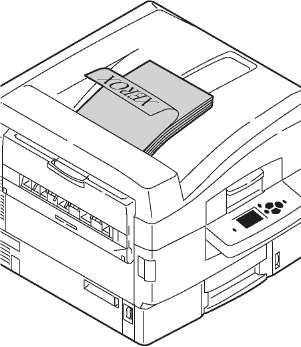

    Верхний выходной лоток (стандартная заводская настройка)

    Используется для любых типов материалов.

    Используется для материалов с длиной листа 111 мм (4,4 дюйма) или более.

    Листы выводятся лицевой стороной вниз.

    Левый выходной лоток

    Используется для материалов с длиной листа менее 111 мм (4,4 дюйма).

    Листы выводятся лицевой стороной вверх.

    Позволяет избежать скручивания плотной бумаги или специальных материалов.

    Прежде чем выбирать левый выходной лоток в драйвере принтера, лоток следует открыть.

    Выбор параметров вывода

    Выходной лоток сшивателя (дополнительный)

    Используется для бумаги и других материалов следующего формата: Ширина: 305 мм (12 дюймов) или менее Высота: 125 мм (4,9 дюйма) или более

    Листы бумаги длиной менее 457 мм (18 дюймов) выводятся лицевой стороной вниз; более длинные листы бумаги, а также карточки и специальные материалы выводятся лицевой стороной вверх.

    Выбор выходного лотка в драйвере принтера

    Чтобы выбрать выходной лоток для конкретного задания печати, выполните следующие действия.

    Операционная система

    Действия

    Windows 98 SE, Windows Me, Windows 2000, Windows XP, Windows Server 2003 или Windows NT 4.x

    1. Перейдите на вкладку Варианты вывода.

    2. Выберите выходной лоток в раскрывающемся списке Лоток для вывода бумаги.

    Mac OS 9 или Mac OS X версии 10.2 и более поздних

    1. В диалоговом окне Print (Печать) в раскрывающемся меню выберите команду Finishing Options (Параметры сшивания).

    2. Выберите выходной лоток в раскрывающемся списке Paper Destination (Лоток для вывода бумаги).

    Смещение вывода

    Когда вывод направляется в Верхний выходной лоток или Выходной лоток сшивателя, различные копии или задания можно располагать в лотке со смещением. В результате страницы каждого задания или каждой его копии (если задан разбор по копиям) размещаются в лотке отдельно от других заданий.

    В левом выходном лотке смещение вывода не производится.

    Выбор режима смещения в драйвере принтера

    Чтобы выбрать режим смещения для конкретного задания печати, выполните следующие действия.

    Операционная система

    Действия

    Windows 2000, Windows XP, Windows Server 2003

    1. Перейдите на вкладку Макет.

    2. Нажмите кнопку Дополнительно.

    3. Установите переключатель Смещение наборов копий в положение Вкл.

    Mac OS 9 или Mac OS X версии 10.2 и более поздних

    1. В диалоговом окне Print (Печать) в раскрывающемся меню выберите команду Finishing Options (Параметры сшивания).

    2. Щелкните параметр Offset Collated Sets (Смещение наборов копий), чтобы выбрать его.

    Степлирование вывода

    Если принтер оснащен сшивателем, можно выполнить степлирование каждого набора копий. Скрепленные листы выводятся в выходной лоток сшивателя. Степлирование поддерживается для бумаги следующих размеров и плотности:

    Ширина до 305 мм (12 дюймов)

    Плотность 64-120 г/м2 (17-31 фунт для высокосортной бумаги, 24^3 фунта для обложечной бумаги)

    Степлирование не поддерживается для специальных материалов, включая конверты, пленки, глянцевую бумагу и наклейки.

    Параметры степлирования

    В драйвере принтера можно выбрать следующие способы степлирования.

    Нет (по умолчанию): отпечатанные копии не степлируются.

    Спереди: одна скрепка на каждом наборе копий. Всего можно сшить до 50 листов.

    Сзади: одна скрепка на каждом наборе копий. Всего можно сшить до 50 листов.

    С двух сторон: две скрепки на каждом наборе копий. Всего можно сшить до 50 листов. Длина скрепляемого края должна быть не меньше 148 мм (5,83 дюйма).

    На сгибе: степлирование наборов копий вдоль центральной линии. Всего можно сложить и сшить до 10 листов.

    Вместе с вариантом На сгибе в драйвере принтера можно использовать параметр Брошюра, позволяющий напечатать, скрепить и сложить листы в виде брошюры.

    Копии, скрепленные спереди, сзади или с двух сторон, направляются в верхний выходной лоток сшивателя. Копии, скрепленные на сгибе, направляются в нижний выходной лоток сшивателя.

    <<<назад далее>>>



    при использовании материалов ссылка на сайт awella.ru обязательна
