    Руководство по 5222

    Описание аппарата

    Копирование

    Факс

    Сканирование/Электронная почта

    Отправка из почтового ящика

    Листы передачи работ

    Сохраненные настройки

    Программа CentreWare Internet Services

    Описание Xerox WorkCentre 5222

    Данное устройство представляет собой не просто копировальный аппарат, а многофункциональное цифровое устройство, применяемое, в зависимости от конфигурации, для копирования, передачи и приема факсимильных сообщений, печати и сканирования. Изображения, представленные в данном руководстве, приведены для устройства, имеющего конфигурацию для выполнения всех перечисленных функций. Вид экранов может слегка варьироваться в зависимости от установок системы и конфигурации устройства. Названия кнопок и значков на панели управления также могут немного отличаться в зависимости от конфигурации устройства. Однако описанные функции остаются неизменными.

    Вид спереди

    Нет.

    Компонент

    Функция

    1

    Дуплексный автоподатчик оригиналов

    Автоматически подает многостраничные документы в аппарат.

    2

    Панель управления

    Содержит рабочие кнопки, светодиодные индикаторы и сенсорный экран.

    3

    Центральный выходной лоток

    Выход копий или печати лицевой стороной вниз.

    4

    Выключатель питания

    Включает аппарат.

    5

    Передняя крышка

    Данная крышка открывается для замены.

    6

    Лотки 1 и 2

    Загружайте бумагу здесь.

    Дополнительный лоток для конвертов может быть помещен в отверстие для Лотка 1. При этом невозможно одновременное использование Лотка 1.

    7

    Двухлотковый модуль (Лотки 3 и 4) (дополнительно)

    Загружайте бумагу здесь. Двухлотковый модуль можно добавить к стандартной 2-лотковой конфигурации.

    8

    Левосторонний лоток (дополнительно)

    Выход копий или печати лицевой стороной вверх.

    Нет.

    Компонент

    Функция

    9

    Автоматический дуплексный модуль

    Автоматически создает копии или печатает на обеих сторонах бумаги.

    10

    Лоток 5, обходной лоток

    Используется при копировании или печати на нестандартной бумаге (например, на толстой бумаге или иных особых материалах), которая не может быть загружена в Лотки 1-4.

    11

    Податчик большой емкости (дополнительно)

    Емкость лотка составляет до 2000 листов бумаги плотностью 80 г/м формата B5, 7.25 х 10.5", 8.5 х 11" или A4 с подачей длинной кромкой.

    Нет.

    Компонент

    Функция

    1

    Приставка к лотку (Офисный финишер LX)

    Используйте эту приставку при выводе нескрепленной бумаги формата A4 LEF, 8,5 х 11" LEF или B5 LEF в лоток офисного финишера LX.

    Информацию об использовании приставки к лотку см. в разделе Соединение приставки лотка к офисному финишеру LX (дополнительно).

    2

    Стекло экспонирования

    Расположите одностраничный или переплетенный документ здесь.

    3

    Брошюровщик (дополнительно) (Офисный финишер LX)

    Позволяет сшивать копии или листы печати с бороздкой для облегчения фальцовки.

    Нет.

    Компонент

    Функция

    4

    Боковая крышка брошюровщика (Офисный финишер LX)

    Данная крышка открывается для замены картриджей сшивателя брошюр.

    5

    Картриджи сшивателя брошюр (Офисный финишер LX)

    Картриджи сшивателя для создания брошюр. Брошюровщик содержит два картриджа.

    6

    Верхняя крышка (Офисный финишер LX)

    Данная крышка открывается для устранения застреваний бумаги.

    7

    Лоток финишера (Офисный финишер LX)

    Вывод документов, обработанных офисным финишером LX.

    8

    Модуль фальцовки (Офисный финишер LX)

    Создает рубчик на каждом листе копии или печати для облегчения дальнейшей фальцовки.

    9

    Картридж сшивателя (Офисный финишер LX)

    Содержит скрепки.

    10

    Передняя крышка (Офисный финишер LX)

    Данная крышка открывается для устранения застреваний бумаги или загрузки скрепок.

    11

    Офисный финишер LX (дополнительно)

    Сшивает или перфорирует копии или отпечатки.

    12

    Стекло автоподатчика

    Сканирует документы.

    13

    Верхняя крышка транспортера (Офисный финишер LX)

    Данная крышка открывается для устранения застреваний бумаги или загрузки скрепок.

    14

    Модуль перфорации Режимы 2 и 3 отверстия, 2 и 4 отверстия или 4 отверстия (дополнительно) (Офисный финишер LX)

    Перфорирует копии или отпечатки.

    15

    Сборник отходов перфорации (Офисный финишер LX)

    Собирает отходы перфорации.

    16

    106R01413

    Содержит тонер (пигменты для создания изображений).

    17

    101R00434

    Содержит фоторецептор.

    18

    Передняя крышка транспортера (Офисный финишер LX)

    Откройте крышку, чтобы очистить сборник отходов перфорации.

    19

    Модуль лотков большой емкости (Лотки 3 и 4) (дополнительно)

    Загружайте бумагу здесь. Модуль лотков большой емкости можно добавить к стандартной 2-лотковой конфигурации.

    Нет.

    Компонент

    Функция

    1

    Центральный выходной лоток (Интегрированный офисный финишер)

    Вывод копий или отпечатков.

    2

    Интегрированный офисный финишер (дополнительно)

    Сшивание копий или отпечатков.

    3

    Верхняя крышка (Интегрированный офисный финишер)

    Данная крышка открывается для устранения застреваний бумаги.

    4

    Передняя крышка (Интегрированный офисный финишер)

    Данная крышка открывается для устранения застреваний бумаги или загрузки скрепок.

    5

    Картридж сшивателя (Интегрированный офисный финишер)

    Содержит скрепки.

    6

    Стойка (дополнительно)

    Поддерживает главное устройство.

    Вид сзади

    Нет.

    Компонент

    Функция

    1

    Линия 1

    Используйте разъем для подключения к телефонной линии.

    2

    TEL

    Используйте разъем для подключения телефона. В зависимости от региона разъем может отсутствовать.

    3

    Разъем FDI (подключения внешнего устройства)

    Используйте разъем для подключения стороннего устройства (как например устройство контроля доступа, монетный автомат или устройство для считывания карт).

    Интерфейс подключения внешнего устройства является дополнительным. Интерфейс поддерживает подключение различных устройств сторонних производителей, доступных для приобретения через службу Xerox Custom Application Service.

    4

    Разъем 10Base-T/ 100Base-TX

    Используйте разъем для подсоединения сетевого кабеля.

    5

    Разъем USB 2.0

    Используйте разъем для подсоединения USB-кабеля.

    6

    Разъем

    Данный разъем используется только инженерами клиента.

    7

    Устройство защиты от утечки тока на землю

    Автоматически отключает электричество в случае утечки тока.

    Панель управления

    На следующей схеме представлены названия и функции кнопок панели управления.

    Нет.

    Кнопка

    Функция

    1

    Шкала яркости

    Используйте шкалу для настройки контрастности сенсорного экрана.

    2

    Сенсорный экран

    Отображает сообщения и кнопки экрана для различных функций. Прикоснитесь к экрану, чтобы получить доступ к функциям.

    3

    Кнопка <Регистрация/ Выход>

    Открывается экран для регистрации на входе в [Меню системного администратора] или если включен режим идентификации. Повторное нажатие кнопки после входа немедленно отменит регистрацию.

    4

    Цифровая клавиатура

    Данные кнопки используются для ввода количества копий, паролей и других числовых значений.

    5

    Кнопка <Язык>

    Служит для изменения языка экрана.

    6

    Кнопка/ индикатор<Режим экономии энергии>

    После бездействия в течение определенного периода времени аппарат перейдет в режим экономии энергии для снижения потребления энергии. Данный индикатор загорится, если аппарат находится в режиме экономии энергии. Чтобы выйти из режима, нажмите данную кнопку.

    7

    Кнопка <Сбросить все>

    Дважды нажмите кнопку, чтобы сбросить статус всех режимов к настройкам по умолчанию. Аппарат вернется к состоянию по умолчанию после включения.

    8

    Кнопка <Прерывание>

    Нажмите кнопку. чтобы временно прервать выполнение работы копирования или печати и сделать более приоритетной другую работу. Индикатор загорится при обработке приоритетной работы. Нажмите кнопку после завершения приоритетной работы, чтобы возобновить выполнение прерванной работы.

    9

    Кнопка <Стоп>

    Нажмите кнопку, чтобы приостановить работу. При одновременной обработке нескольких работ, нажатие кнопки приостановит все работы. Работу можно отменить, выбрав[Стоп] на экране "Статус работы".

    10

    Кнопка <Старт>

    Нажмите кнопку, чтобы начать работу.

    Нет.

    Кнопка

    Функция

    11

    Кнопка <Ускоренный набор>

    Нажмите кнопку, чтобы воспользоваться ускоренным набором.

    12

    Кнопка (Очистить)

    Нажмите кнопку, чтобы удалить числовое значение или последнюю введенную цифру, или чтобы заменить текущее значение значением по умолчанию. Нажатие кнопки отменит выполнение приостановленной работы.

    13

    Кнопка <Пауза>

    Служит для введения паузы при наборе номера факса.

    14

    Кнопка <Статус машины>

    Отобразит экран с информацией о статусе аппарата, показателем счетчика общего числа копий, статусе и о распечатке различных отчетов. Используйте кнопку для входа в режим администрирования.

    15

    Кнопка <Статус работы>

    Отобразит экран с информацией о течении активных работ или подробной информацией о завершенных работах.

    16

    Кнопка <Режимы>

    При нажатии кнопки для отображения экранов [Статус работы] или [Статус аппарата] отобразится экран предыдущего режима.

    17

    Кнопка <Все режимы>

    Отобразится экран доступа к режимам работы аппарата.

    Режимы, отображаемые на экране "Все режимы", программируются в режиме администрирования. Для получения дополнительной информации обратитесь к руководству системного администратора.

    Режимы аппарата

    Режимы работы аппарата, доступные при нажатии кнопки <Все режимы> на панели управления. Приведенное ниже описание включает обзор режимов аппарата.

    Расположение значков режимов и функций на экране может изменить системный администратор.

    1. Нажмите кнопку <Все режимы> на панели управления.

    2. Выберите необходимый режим на экране "Все режимы".

    Для переключения экранов используйте полосы прокрутки.

    Копирование

    Позволяет копировать документы в разном виде. Например, можно получать увеличенные или уменьшенные до определенного размера изображения или размещать от двух до четырех разных документов на одном листе бумаги.

    Электронная почта

    Позволяет отправлять отсканированные документы по электронной почте в разном виде. Например, можно установить плотность изображения сканирования для файла или указать формат, в котором будет сохранены документы.

    Интернет-факс

    Эта функция позволяет отправлять и принимать факсы по сети Интернет и внутренней корпоративной сети. Расходы на передачу документов в режиме Интернет-факса ниже, чем при использовании обычной факсимильной связи. Отсканировав документ, вы можете передать его по эл. почте, а также принимать отсканированные данные в виде вложений к сообщениям эл. почты, переданных с аппаратов, поддерживающих режим интернет-факса.

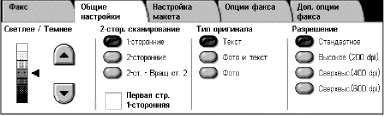

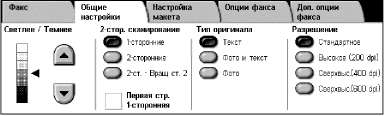

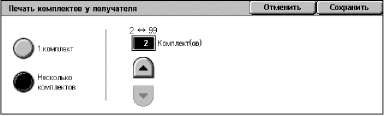

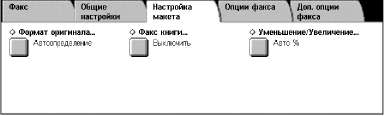

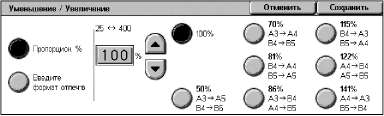

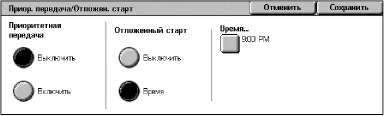

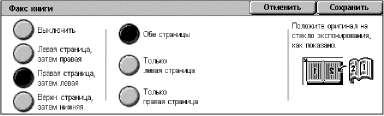

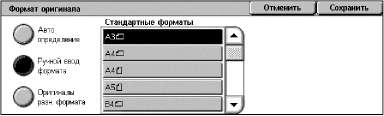

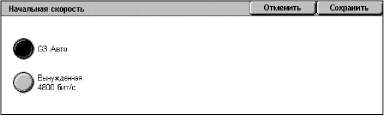

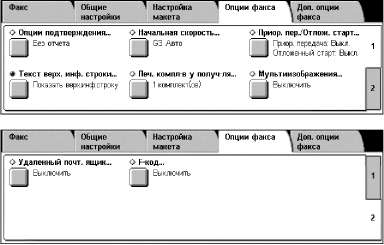

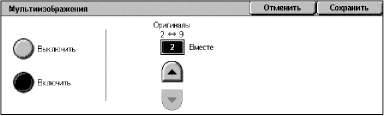

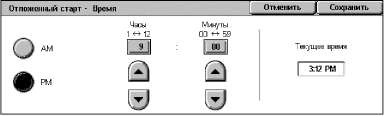

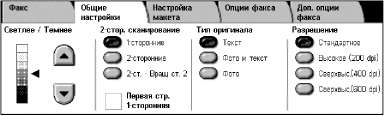

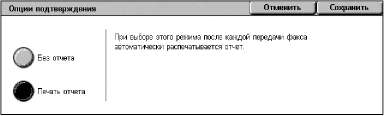

    Факс

    Позволяет отправлять факсимильные изображения документов в разном виде. Например, можно отправлять документы в увеличенном или уменьшенном виде, указывать адреса с помощью адресной книги, или использовать функцию скоростного набора.

    Факс-сервер

    Позволяет отправлять и получать изображения с использованием функции факса факс-сервера. Режим Факс-сервер может использоваться одновременно с режимами Факс или Интернет-факс.

    Сетевое сканирование

    Позволяет сканировать документы и сохранять их в электронном виде на сетевом файл-сервере, выбирая шаблон работы с различными заданными параметрами. Вызвать сохраненные электронные документы можно, получив доступ к файл-серверу с компьютера.

    Сканирование на компьютер

    Позволяет сканировать документы и сохранять их в указанном месте назначения, используя протокол FTP или SMB.

    Сканирование в почтовый ящик

    Позволяет получить отсканированные документы, сохраненные в персональных почтовых ящиках.

    Отправка из почтового ящика

    Позволяет подтверждать, печатать или удалять документы из почтового ящика. Эта функция также позволяет изменять или устранять связь с листом передачи работ, и использовать связанные листы передачи работ.

    Листы передачи работ

    Позволяет выполнять серию действий со сканированными документы, используя лист передачи работ, созданный на сетевом компьютере.

    Пользоват. службы

    Позволяет независимым производителям программного обеспечения и партнерам разрабатывать программы, которые будет доступны напрямую с аппарата. Пользователи могут ввести логин для идентификации на аппарате и получить доступ к набору функций и параметров, разработанных специально для нужд бизнеса.

    Сохраненные настройки

    Позволяет хранить часто используемые настройки как программу с возможностью вызова одной кнопкой. Данный режим недоступен из экрана "Все режимы" по умолчанию, но может быть настроен для отображения администратором.

    Включение и выключение питания

    Включение питания

    Убедитесь, что машина подключена к подходящему источнику питания и что сетевой шнур плотно вставлен в электрическую розетку.

    Машина готова для изготовления копий через максимум 26 секунд после включения питания (возможны вариации в зависимости от конфигурации).

    Переведите выключатель питания в положение I.

    Если машина не включается, убедитесь, что кнопка RESET с задней стороны машины находится в положении сброса (отжата).

    Кнопка TEST

    Кнопка RESET

    Устройство защиты от утечки тока на землю (GFI)

    Выключение питания

    Перед отключением питания подождите не менее 5 секунд после того, как выполнена последняя копия или отпечаток.

    После отключения аппарата, он остается включенным в течение примерно 10 секунд для сохранения файлов на жестком диске и подготовке к отключению. Затем машина полностью отключается. Не отключайте сетевой шнур сразу после отключения аппарата.

    При отключении аппарата в момент обработки данных в памяти, данные могут быть потеряны.

    При повторном включении аппарата, подождите как минимум 10 секунд после отключения сенсорного экрана и полного выключения аппарата.

    Устройство защиты от утечки тока на землю (GFI)

    Если при подаче питания возникает неисправность автоматическое устройство защиты от утечки на землю (GFI) автоматически отключает машину от источника питания. Если питание отключено автоматически, проверьте кнопку RESET с задней стороны машины. Если устройство защиты от утечки на землю сработало, то кнопка RESET будет в выключенном положении. Чтобы включить питание, нажмите кнопку RESET.

    Перед использованием машины нажмите кнопку TEST. Если устройство защиты исправно, кнопка RESET перейдет в выключенное положение. В этом случае нажмите ее.

    Кнопка TEST Кнопка RESET

    Если при нажатии кнопки RESET она снова переходит в выключенное положение или если так не удается восстановить подачу питания, обратитесь в Представительство Xerox.

    Режимы экономии энергии

    В аппарате предусмотрена функция экономии электроэнергии, которая снижает энергопотребление в период простоя. Кнопка <Режим экономии энергии> расположена в правой верхней части панели управления, и загорается, когда режим разблокирован. Функция экономии энергии может работать в следующих режимах.

    • Режим низкого энергопотребления

    • Режим сна

    Режим низкого энергопотребления

    Машина автоматически переходит в режим низкого энергопотребления спустя определенное время после выхода последней копии, факса, операций сканирования или печати. В этом режиме сенсорный экран выключен, а кнопка <Режим экономии энергии> светится. Выход из режима осуществляетcя после нажатия кнопки <Режим экономии энергии> на панели управления или при получении машиной задания на печать или выполнения операций с факсом. Длительность периода перехода в режим, установленная производителем, составляет 10 минут, но пользователь может выбрать значение от 2 до 60 минут.

    Режим сна

    После заданного периода простоя аппарат автоматически переходит из режима низкого энергопотребления в режим сна. По сравнению с режимом низкого энергопотребления, в режиме сна потребление энергии еще меньше. В этом режиме сенсорный экран выключен, а кнопка <Режим экономии энергии> светится. Выход из режима осуществляется после нажатия кнопки <Режим экономии энергии> или при получении машиной задания на печать или выполнения операций с факсом. Заказчик может изменить заводскую настройку по умолчанию 10 минут в пределах от 2 до 60 минут, она должна быть больше, чем значение режима низкого энергопотребления. Время, через которое машина должна перейти в режим сна, отсчитывается с момента перехода в режим низкого энергопотребления.

    Режимы

    Для доступа к экранам выбора режимов, просмотра статуса работ и получения информации о машине используйте указанные ниже кнопки.

    • Все режимы

    • Режимы

    • Статус работы

    • Статус машины

    Когда аппарат находится в режиме системных настроек, эти кнопки не работают.

    - Кнопка <Все режимы>

    - Кнопка <Режимы>

    - Кнопка <Статус работы>

    Кнопка <Статус машины>

    Все режимы

    Эту кнопку используют для получения доступа ко всем режимам работы машины.

    Расположение значков режимов и функций на экране может изменить системный администратор.

    Нажмите кнопку <Все режимы> на панели управления.

    Режимы

    Используйте кнопку при отображении экранов [Статус работы] или [Статус аппарата], чтобы вернуться в экран предыдущего режима. Если кнопка нажата при отображении одного из экранов режимов, экран предыдущего режима может не отобразиться. В этом случае для выбора необходимого режима используйте кнопку <Все режимы>.

    Статус работы

    Эту кнопку используют для проверки хода работы, а также для просмотра журнала и подробной информации о выполненных работах. Информация о последней работе будет представлена в верхней строке списка. Данную кнопку также используют для проверки, удаления и печати сохраненных документов или документов, расположенных в почтовых ящиках аппарата.

    Статус машины

    Эту кнопку используют для проверки состояния машины, счетчика общего числа копий, состояния и для распечатки различных отчетов. Также кнопка используется для входа в режим администрирования. Для получения дополнительной информации обратитесь к главе "Статус аппарата" руководства системного администратора.

    Прерывание работы

    Эту функцию используют для временной приостановки текущей работы с целью запуска более срочного задания.

    Подходящий для прерывания момент определяет машина.

    1. Нажмите кнопку <Прерывание> на панели управления.

    2. Введите необходимые для новой работы команды.

    3. Нажмите кнопку <Старт> на панели управления.

    4. Чтобы продолжить выполнение прерванной

    Кнопка <Прерывание> работы, нажмите еще раз кнопку <Прерывание>, а затем кнопку <Старт>.

    Прерванные работы в очереди печати нельзя запускать, отменять или удалять.

    Соединение приставки лотка к офисному финишеру LX (дополнительно)

    При выводе несшитых листов формата A4, 8.5 * 11" или B5 длинной кромкой на лоток финишера рекомендуется использовать приставку к лотку.

    1. Достаньте приставку из-под лотка офисного финишера LX.

    2. Присоедините приставку к лотку, как показано на рисунке.
